【整理】手持ちの自作キーボードアイテムの確認

いくつか買ったものの忙しく、なかなか手をつけられてない状況だったので、このあたりで自作キーボードキット整理・確認をしておこうと思います。

本当に自分用の確認としてつづってずいぶん長くなってますので、興味があったとしてもその辺ご容赦ください。


目次

確保済みの自作キーボードキット

60% アルミケースキーボード(スペースキー7U構成)

60%アルミケースとそれ用に買ったPCB DZ60 V2うんたら
60%アルミケースとそれ用に買ったPCB DZ60 V2うんたら

ケース、PCB、トッププレートなどが揃ったので、スペースキーを7Uの構成で組むつもりでいるもの。

  • PCB:DZ60 V2 Flex cut Soldered PCB
  • Case:KBDfans 60%アルミロープロファイルケース(シアン)
  • トッププレート(アルミ)
  • 必要キースイッチ:63個

レイアウトの確認

レイアウトは以下のサイトで作成、確認。

Keyboard Layout Editor

7U構成のレイアウト確認
7U構成のレイアウト確認

だいたいこんな感じにしたい。

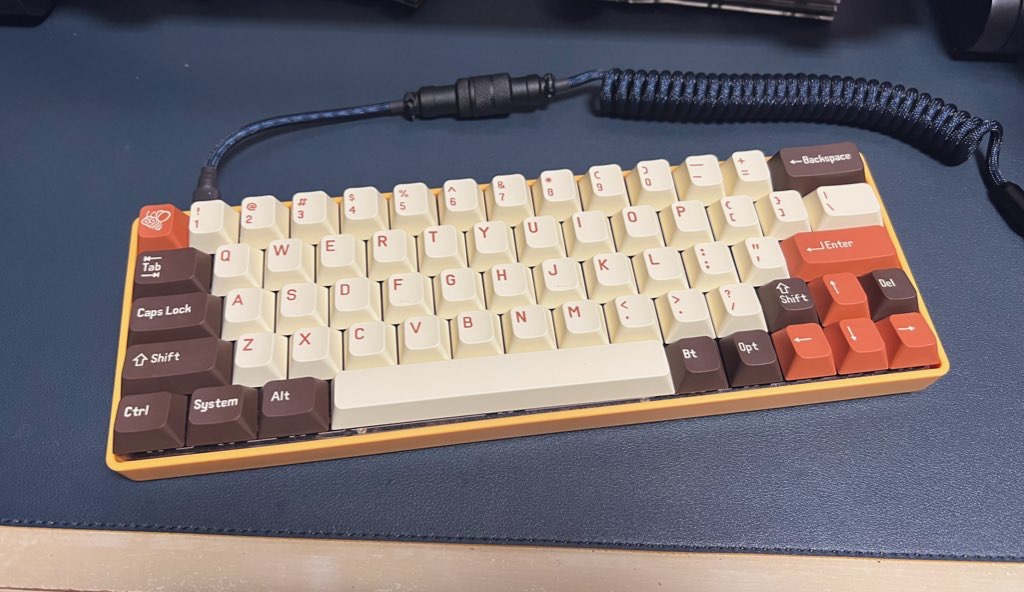

下記は、以前組んだ60% プラケースキーボード(スペースキー6.25U構成)↓

先にスペースキー6.25Uで組み上げた60%キーボード
先にスペースキー6.25Uで組み上げた60%キーボード

AliExpressでYMDK60%キーボード用PCBを買っていじってみた話

スタビライザーのルブと60%キーボードの完成

↑この辺でビルドログが読めます。

上の7U構成で考えているものとこのふたつは、それぞれ先にアルミケースとプラケースを手に入れてから、PCBとかスタビライザーどうしようと悩んでパーツを購入していったもの。

プラケースの6.25U構成を組んでからすこし時間が空いてしまったので、7U構成のほうもどうにか組み上げてしまいたい。若干気になっているのは、トッププレートのスペースキーの部分の穴が7Uの幅ないような気がするけど、塞がっている場合は切断とかいけるもんなのかな?とか考えている。


Cocot46plus(25mmボールケース構成)

cocot46plus 25mmボールケース版
cocot46plus 25mmボールケース版

すでに34mmボールケースのものを組みましたが、25mmボールケースを買い足したため、それを使って2台目を組むつもりでいます。

こちらは以前組んだcocot46plus 1台目(34mmボールケース構成)のもの↓

すでに組んだ1台目の34mmボールケース版 cocot46plus
すでに組んだ1台目の34mmボールケース版 cocot46plus

cocot46plus専用のレンズカバーなるものも追加購入したため、新たに作る25mmボールケース構成のみでなく、すでに組み上げた34mmボールケース構成のものについてもバラして装着させたい。

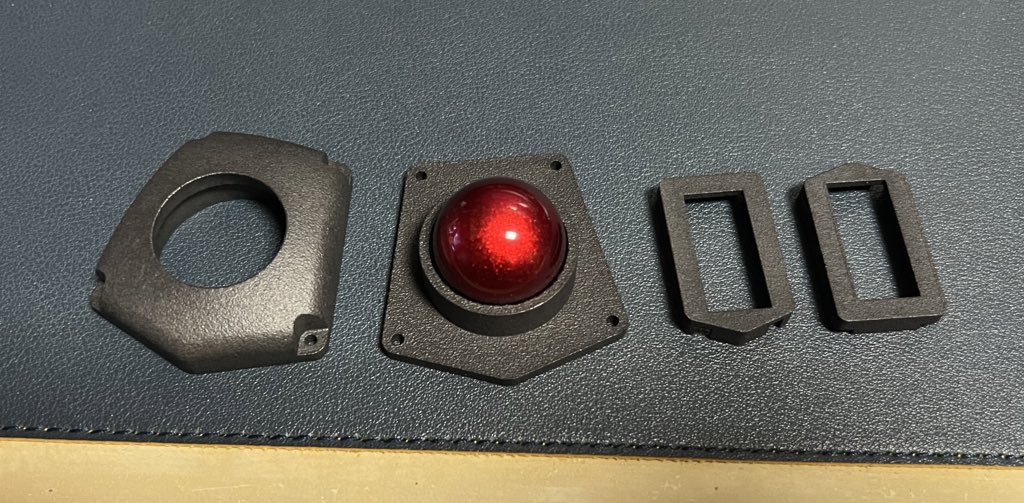

25mmボールケース、並びに25mm交換玉。それとレンズカバーx2
25mmボールケース、並びに25mm交換玉。それとレンズカバーx2

たしかPerixx製の25mmトラックボールも手に入れた(PERIPRO-506から取り上げた)んですが、エレコムで販売されていた25mm交換玉のほうが赤色の発色が良かったため、こちらを使うつもりでいます。

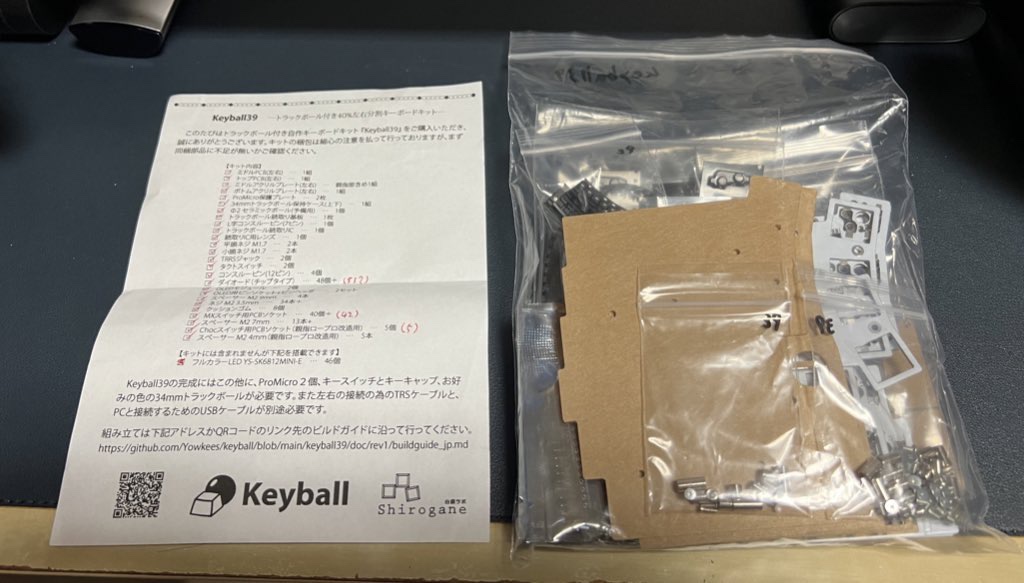

Keyball39 キット

keyball39
keyball39

こちらは白銀ラボさんで購入したトラックボール搭載・左右分離キーボード。

組み立て前のパーツ入り袋なんて掲載しておいて申し訳ないですが、該当の商品詳細ページはこちら

既にkeyball46というキットは組みたて済みで、このシリーズをとても気に入っているため、39キーのさらにコンパクトなタイプと、後述の61キー構成とキー数が増えたタイプも追加で購入しました。

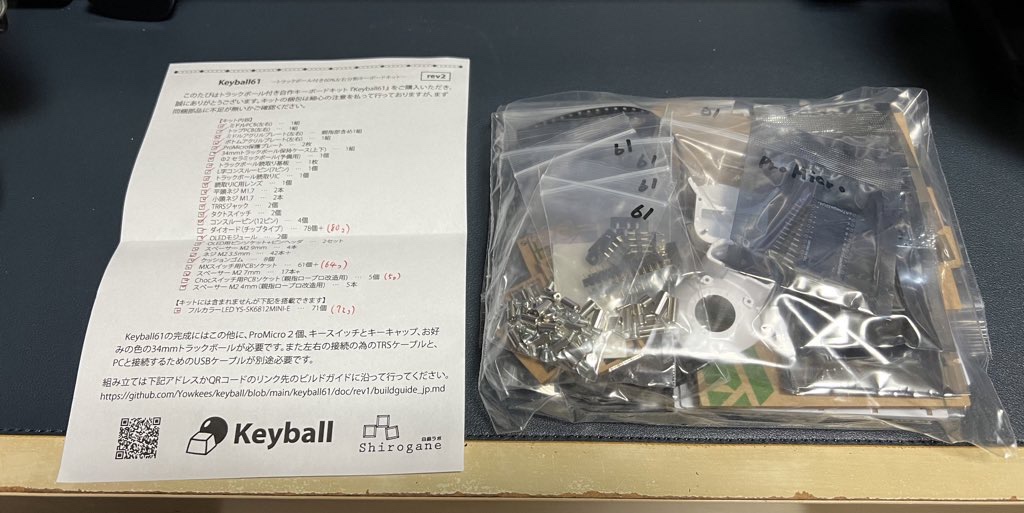

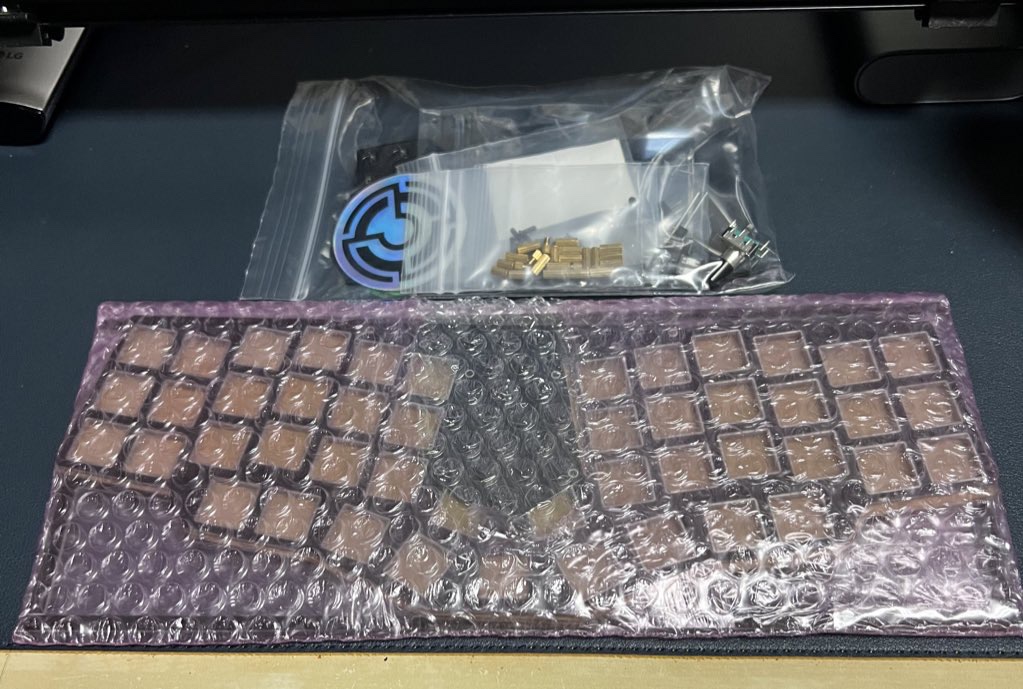

Keyball61 キット

keyball61
keyball61

こちらが前述の61キー構成のkeyball61。

商品詳細ページはこちら。

39、61、さらには新たなkeyball44も含めて人気商品となり、再販がかかるとすぐに売り切れてしまう状態だそうで、先んじて買えるタイミングで買っておいて良かったなと思う反面、はやく組まねば(何度目だ)と反省。

執筆中の2022年11月30日時点で白銀ラボさんの商品詳細ページをみると、3商品とも「入手不可となったコネクタの置き換えのために設計変更を行っております。そのため次回入荷は【12月中旬】頃を予定しています」と記載があった。

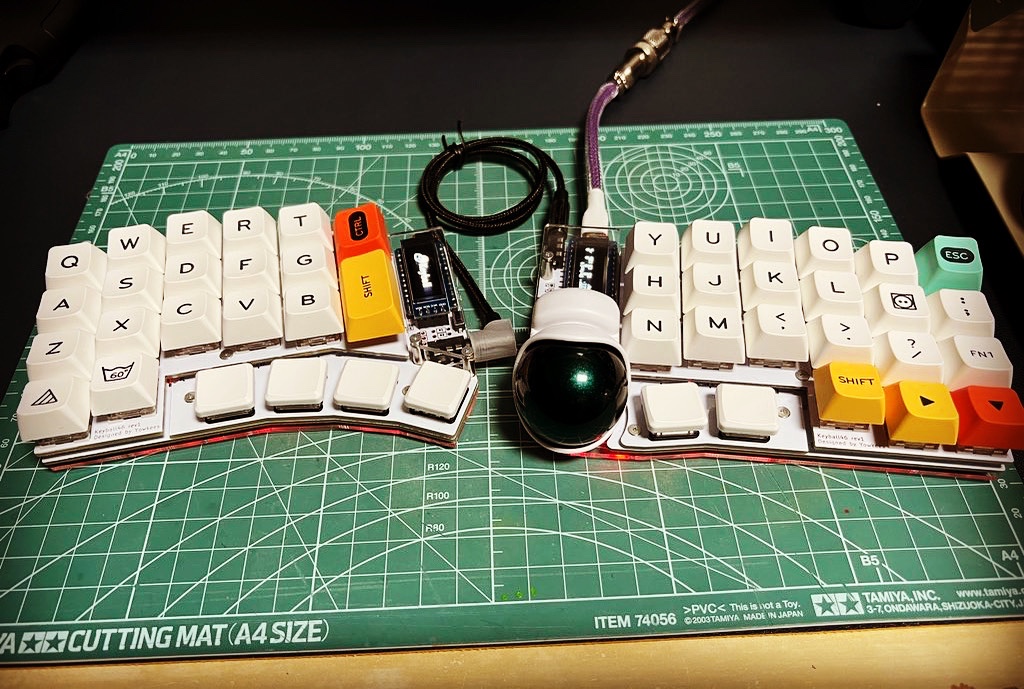

初めて組んだkeyball46の画像も載せておきます。

keyball46

Gherkin Kit

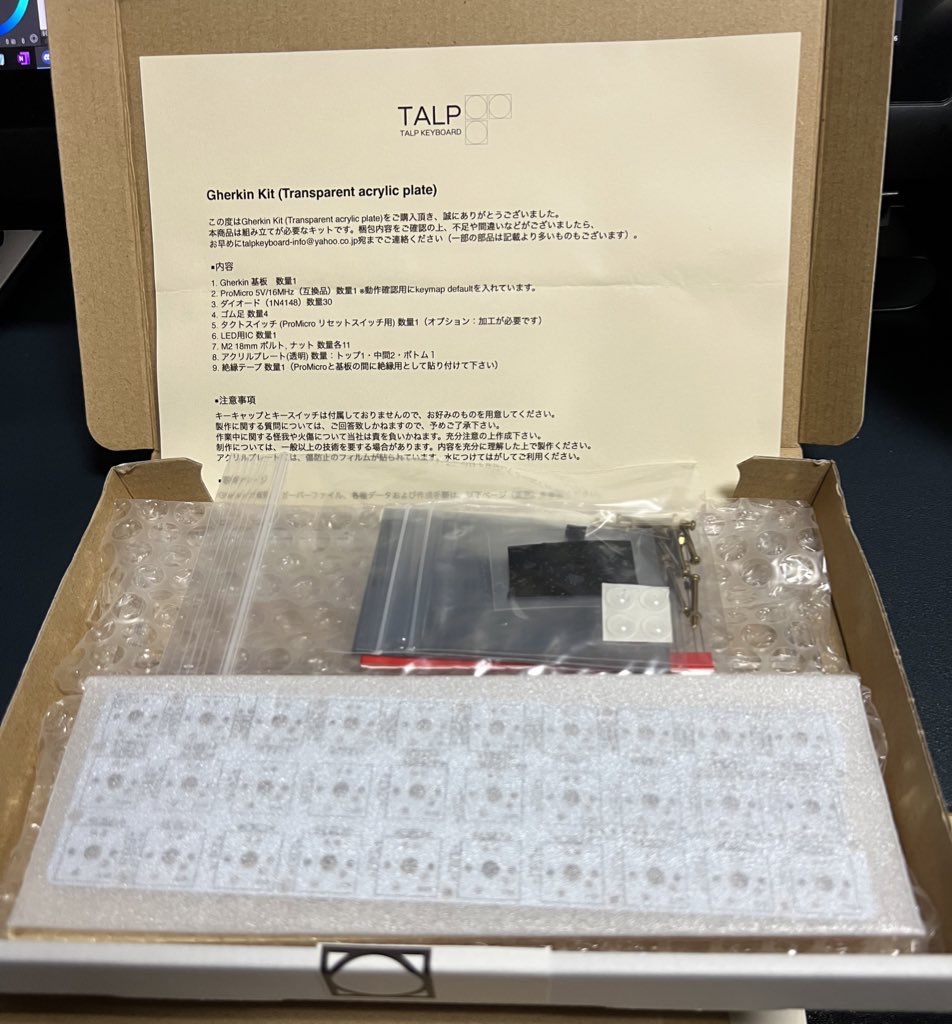

Gherkin 自作キット
Gherkin 自作キット

TALPKEYBOARDさんのセールで購入した3行x10列、30キーの自作キーボードキット。見た目可愛らしいなと思って買ってみたのだが、工作キットのような梱包アイテムを見て、俄然ワクワクした。

Gherkin 自作キーボードキット(クリアアクリルプレート)

該当ページで参照されてるビルドガイドなどを見ながら作る。


Meishi Trackball Module

meishi Trackball Module – aki27kbd-lab – BOOTH

cocot46plusと同じ作者さんのキット。このサイズのトラックボール基盤というので気になって購入。

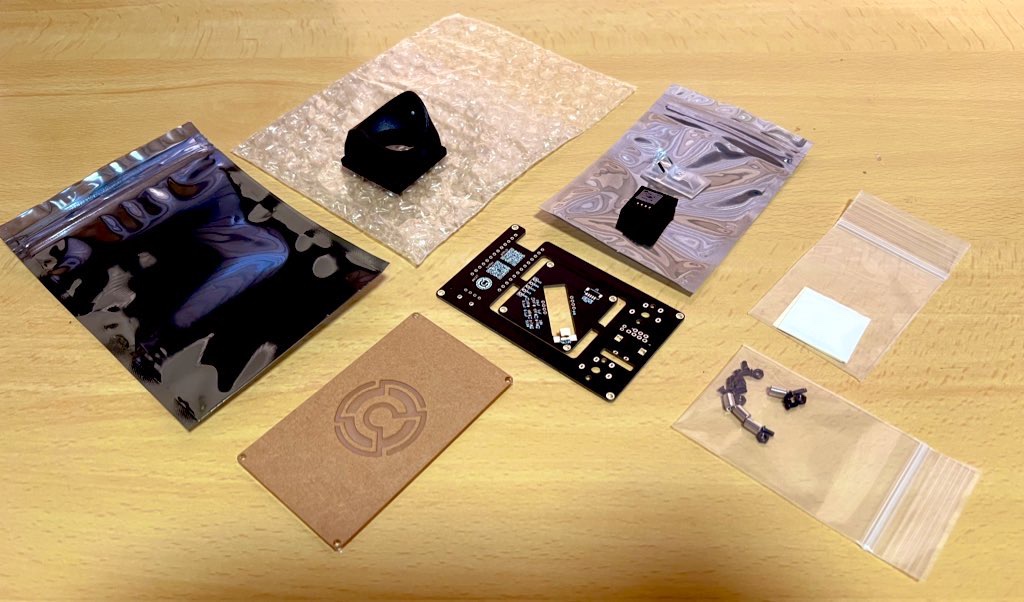

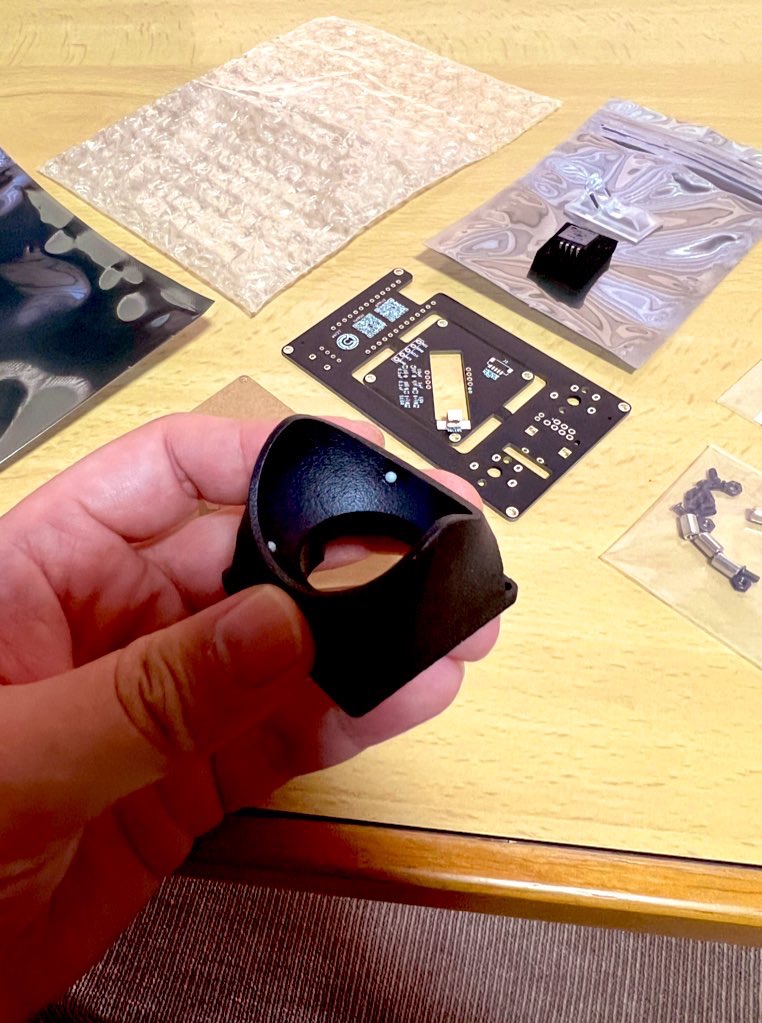

Meishi Trackball Module キット
Meishi Trackball Module キット

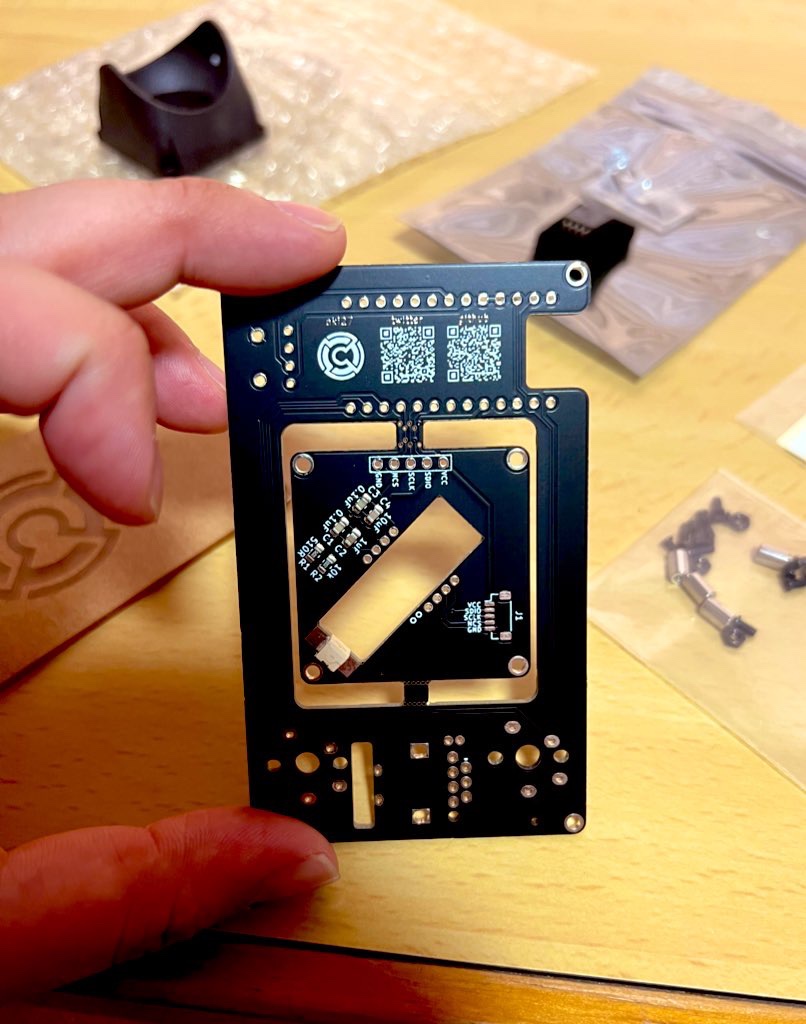

Meishi Trackball Module PCB
Meishi Trackball Module PCB
Meishi Trackball Module 34mm ボールケース
Meishi Trackball Module 34mm ボールケース

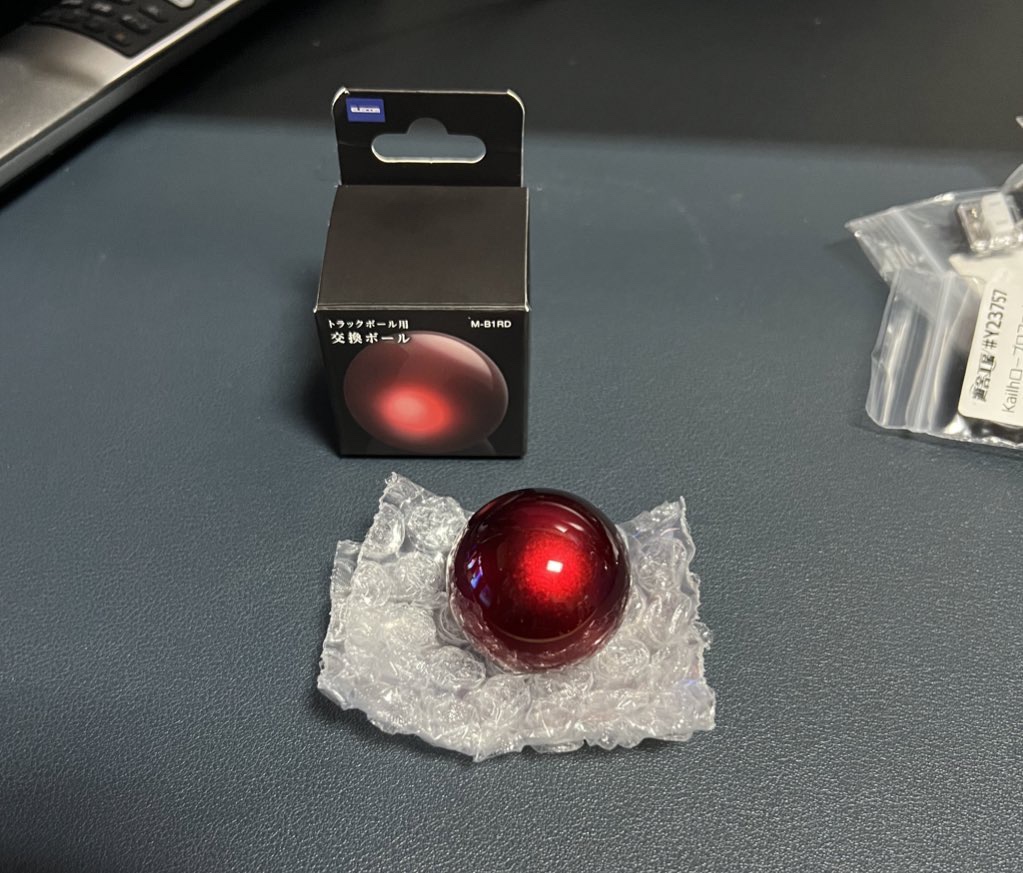

エレコム製 34mmトラックボール交換玉
エレコム製 34mmトラックボール交換玉

このキットで使うつもりの、エレコム製 34mmトラックボール。発色がよい。


キーキャップ類

記載のキーキャップはだいたいTALPKEYBOARDさんで購入してます。いくつかは遊舎工房さん。

Retro Round 108 Black

Retro Round 108 キーキャップセット(ブラック)
Retro Round 108 キーキャップセット(ブラック)

XDA DyeSub PBT 127(パープル/クリーム)

XDA DyeSub PBT 127(パープル/クリーム)
XDA DyeSub PBT 127(パープル/クリーム)

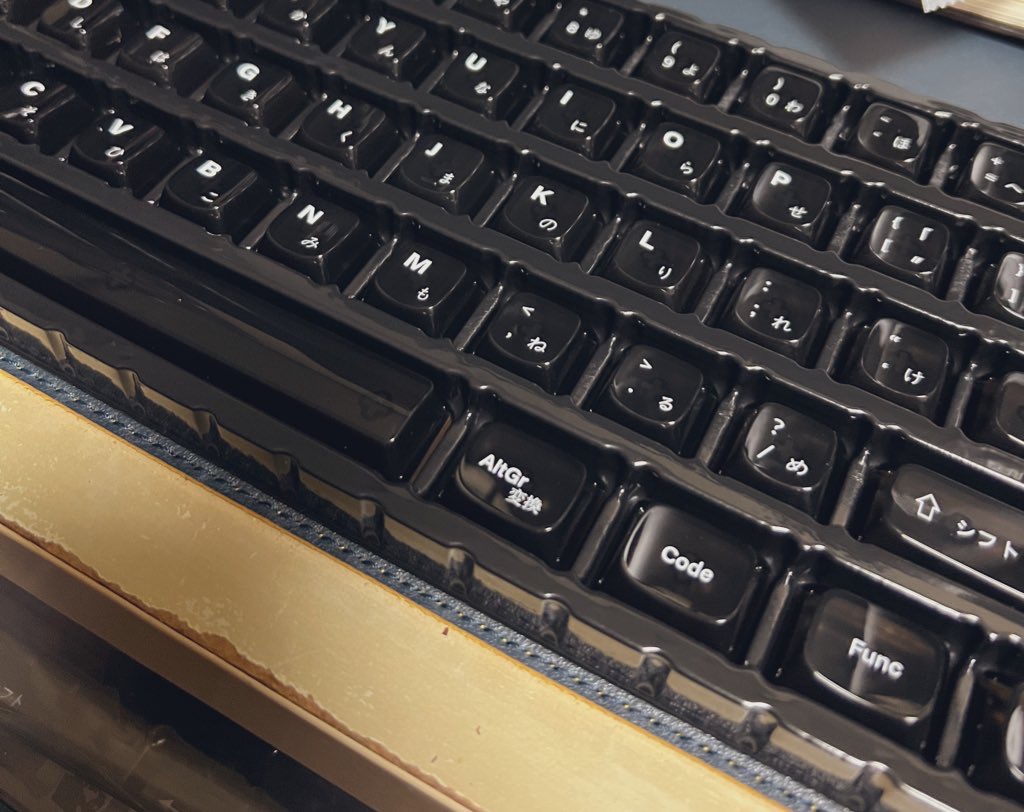

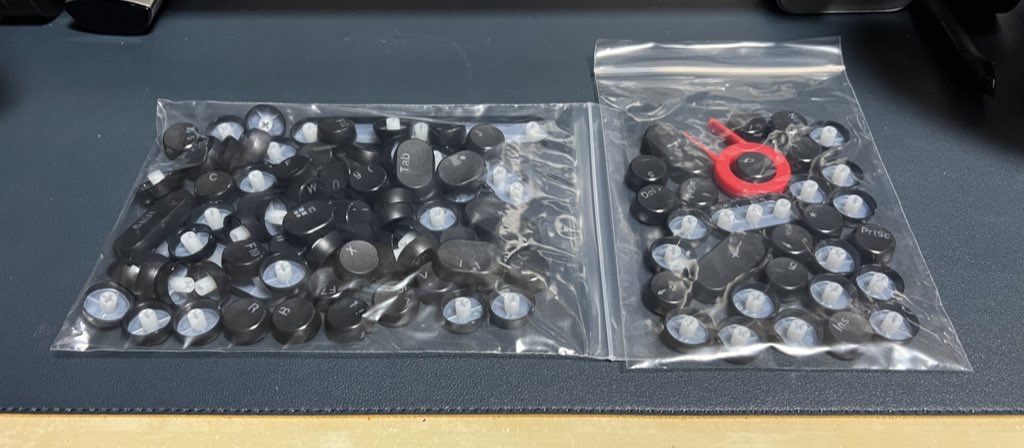

OSA PC 82Key かな付きキーキャップセット(クリアブラウン)

OSA PC 82Key かな付きキーキャップセット(クリアブラウン)
OSA PC 82Key かな付きキーキャップセット(クリアブラウン)

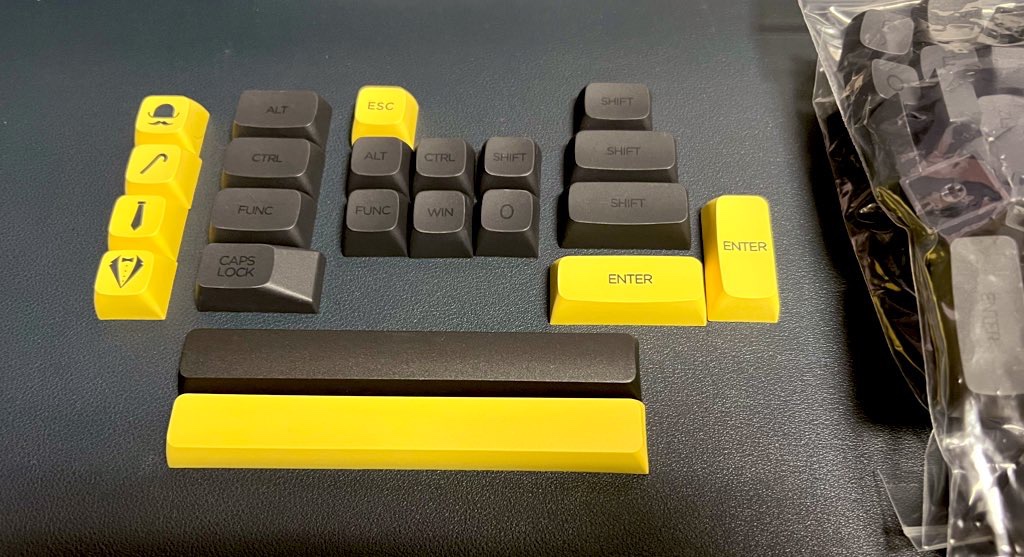

XDA V2 Gentleman Dye Sub PBT(ブラック/イエロー)

XDA V2 Gentleman Dye Sub PBT(ブラック/イエロー)
XDA V2 Gentleman Dye Sub PBT(ブラック/イエロー)

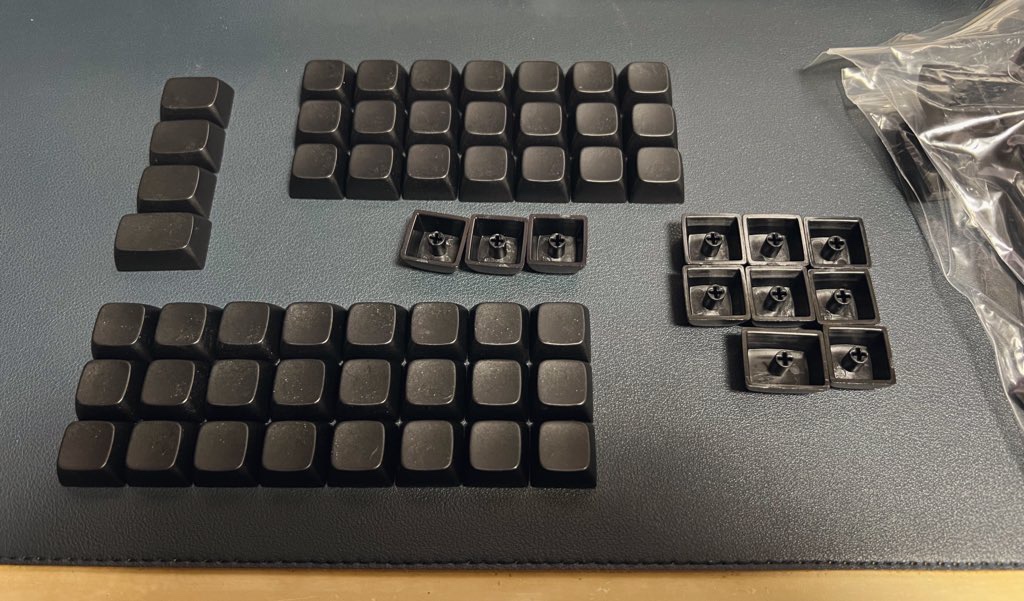

KBDfans NP PBT ブランクキーキャップセット(124キー/ブラック)

KBDfans NP PBT ブランクキーキャップセット(124キー/ブラック)
KBDfans NP PBT ブランクキーキャップセット(124キー/ブラック)

下のホワイトとあわせて、「傷あり特価品」としてTALPKEYBOARDさんで購入。

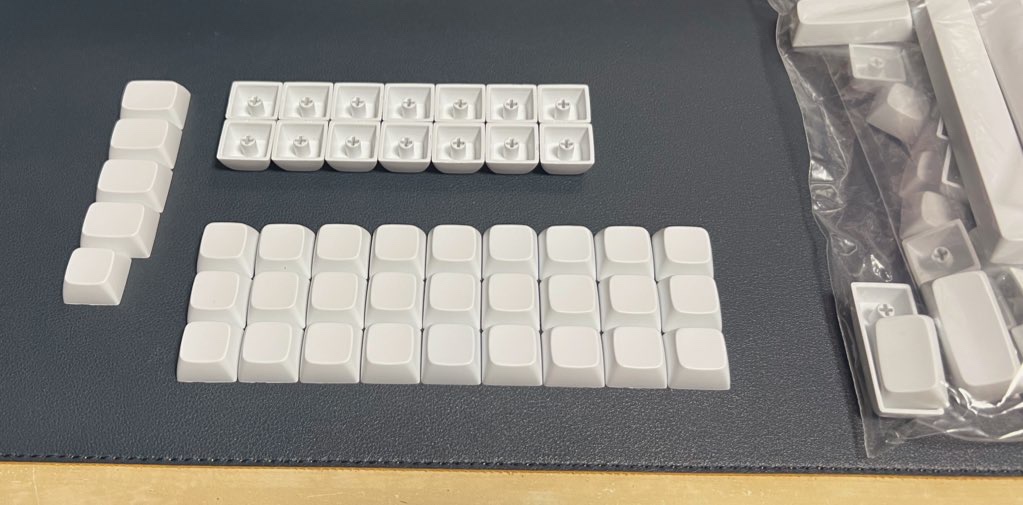

KBDfans NP PBT ブランクキーキャップセット(124キー/ホワイト)

KBDfans NP PBT ブランクキーキャップセット(124キー/ホワイト)
KBDfans NP PBT ブランクキーキャップセット(124キー/ホワイト)

PBT カラーキーキャップ イエロー

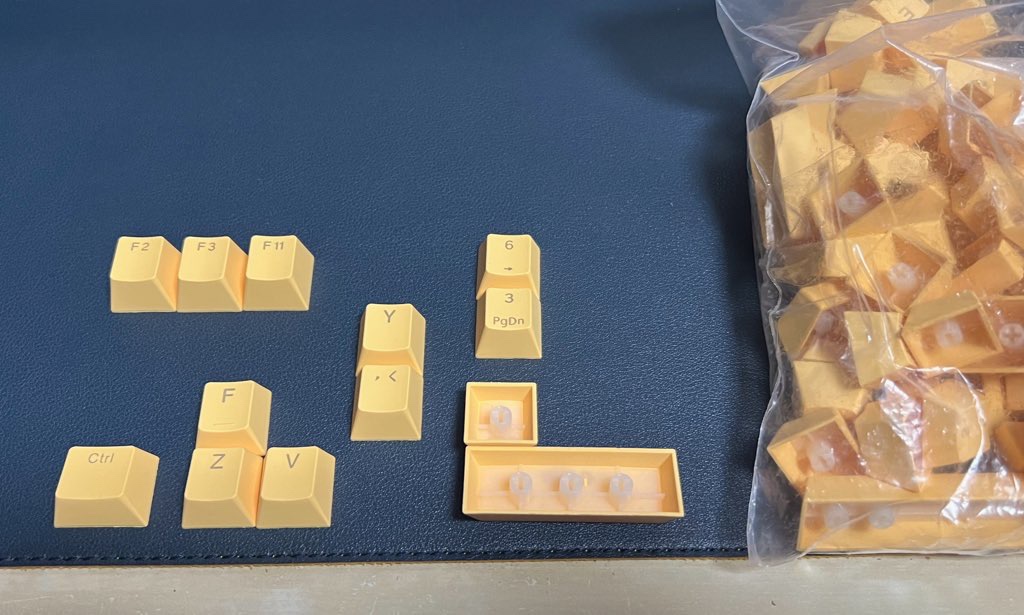

PBT カラーキーキャップ イエロー
PBT カラーキーキャップ イエロー

Tai-Hao PBT Hawaii

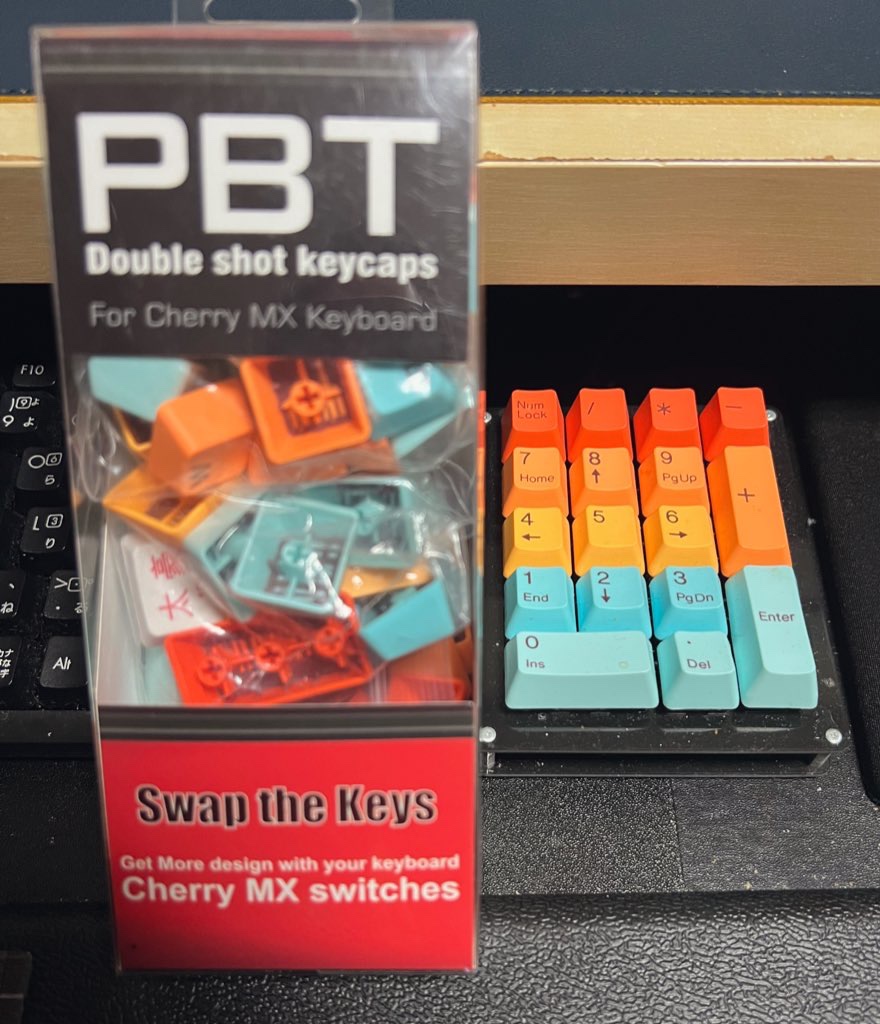

Tai-Hao PBT Hawaii キーキャップ
Tai-Hao PBT Hawaii キーキャップ

こちらは画像右に見えているNumpadの Soyuz にいくつかキーを使いましたが、テンキー用のものだけ使ったため、60%あたりにならまだ流用は可能だと思います。

持て余してるものが8種類もあるのでたぶん現状の自作キットの積み数なら困らないかな…?と思った。


その他アクセサリ

Keebioで買ったアイテム

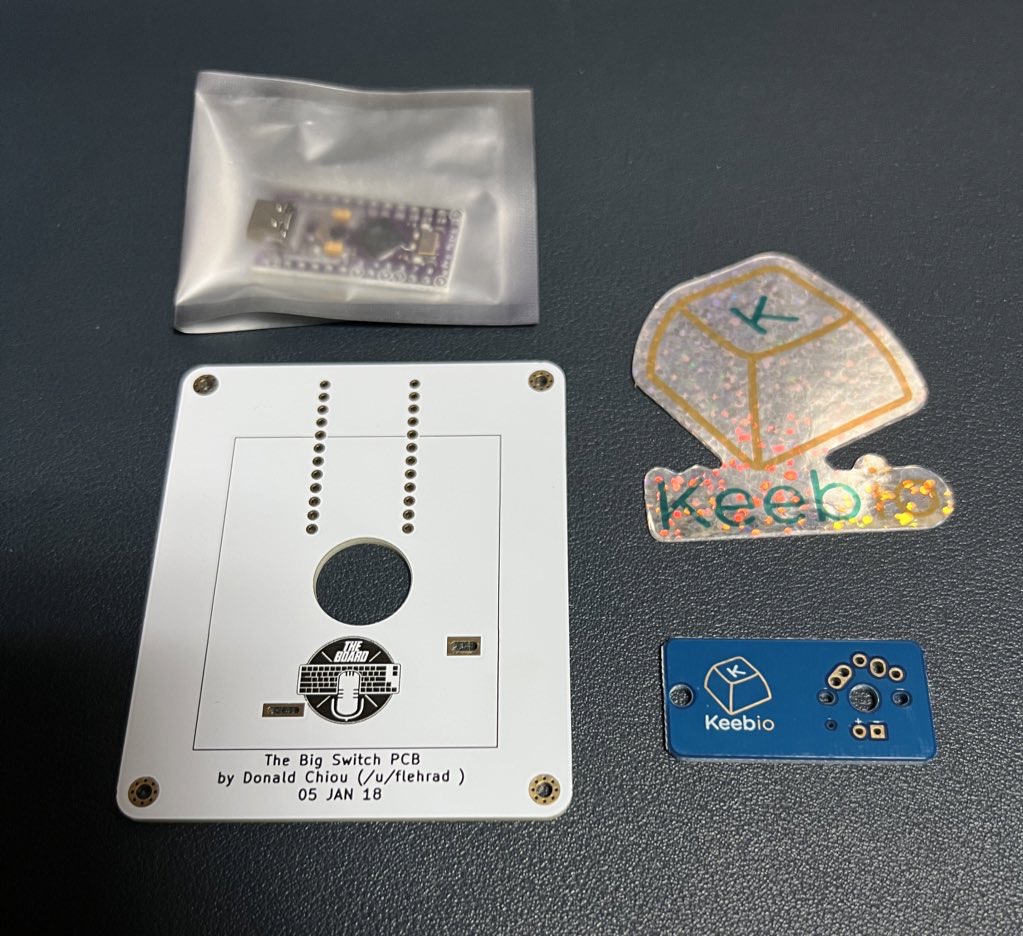

Keebioで買って余ったいくつかのアイテム
Keebioで買って余ったいくつかのアイテム

こちらはKeebioBig Switch を購入したときに一緒に買ったものとか。

興味本位で購入したBig Switchさん(動画)

ProMicro(Type-C / 紫基盤)

Keebioで購入したProMicro(紫基盤)
Keebioで購入したProMicro(紫基盤)

ProMicro(Type-C / 黒基盤)

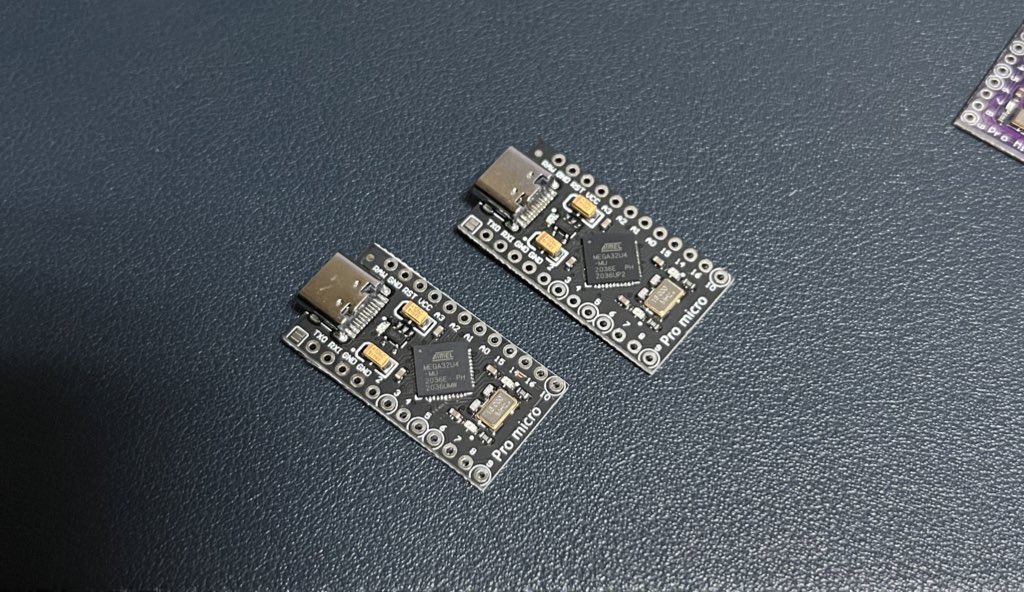

Aliexpressで購入したProMicro(黒基盤)
Aliexpressで購入したProMicro(黒基盤)

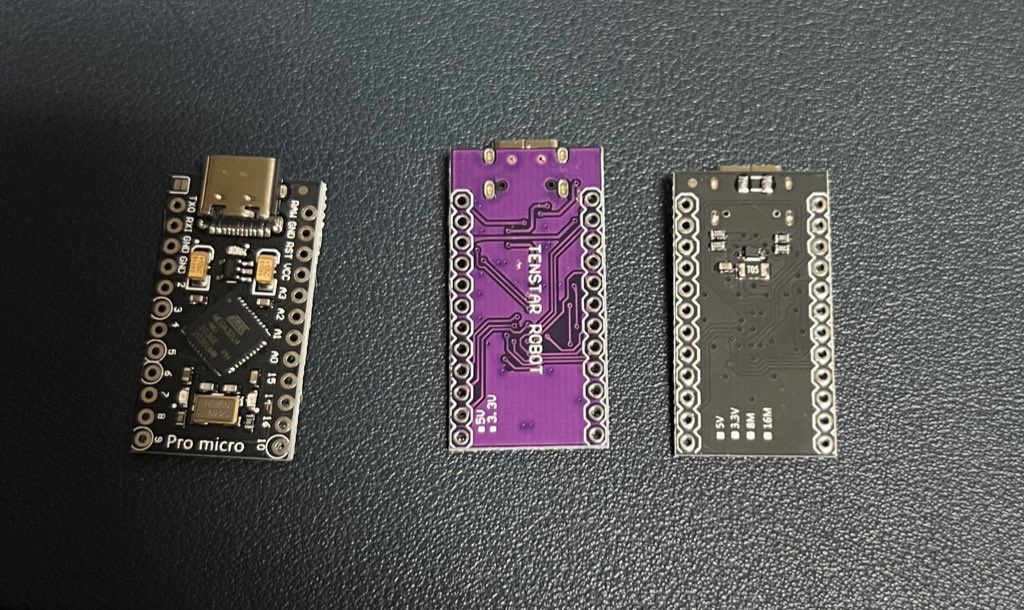

この二種類のProMicro、Aliexplessで購入した黒基盤の方は長さが若干短い。

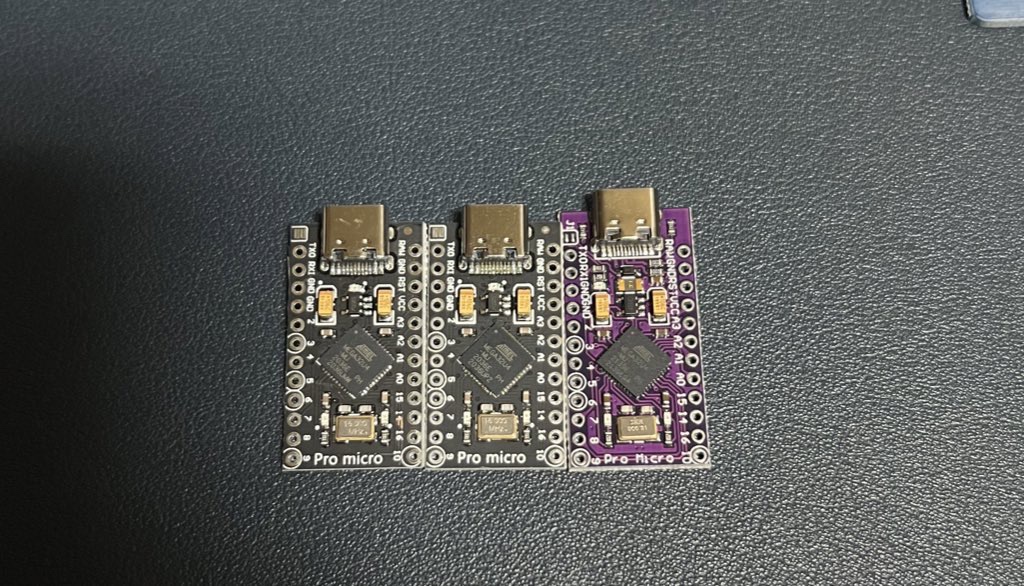

二種類のProMicro比較
二種類のProMicro比較

裏返してみるとわかりますが黒基盤のものは裏側にもパーツが飛び出していて、キットによっては邪魔だったり干渉の問題が出てくるかもなとは思いました。

せっかく買ったので、そのあたり問題なければ組み込んで見ようと思います(動作検証では特に問題なく書き込めた)。

二種類のProMicroの裏面
二種類のProMicroの裏面

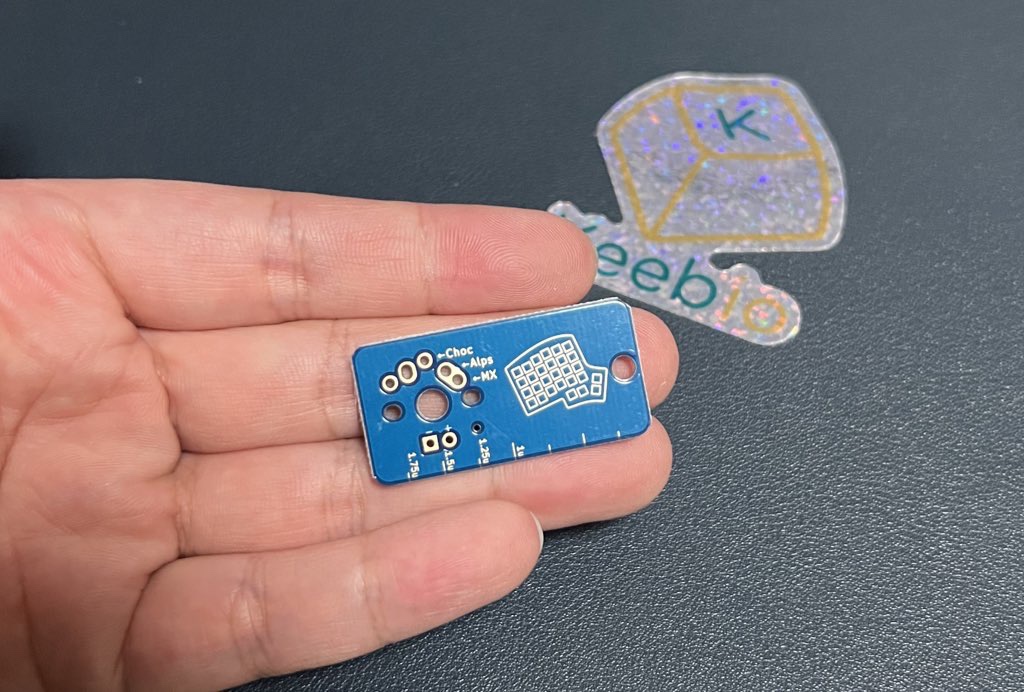

Keebio製キーチェーン & ステッカー

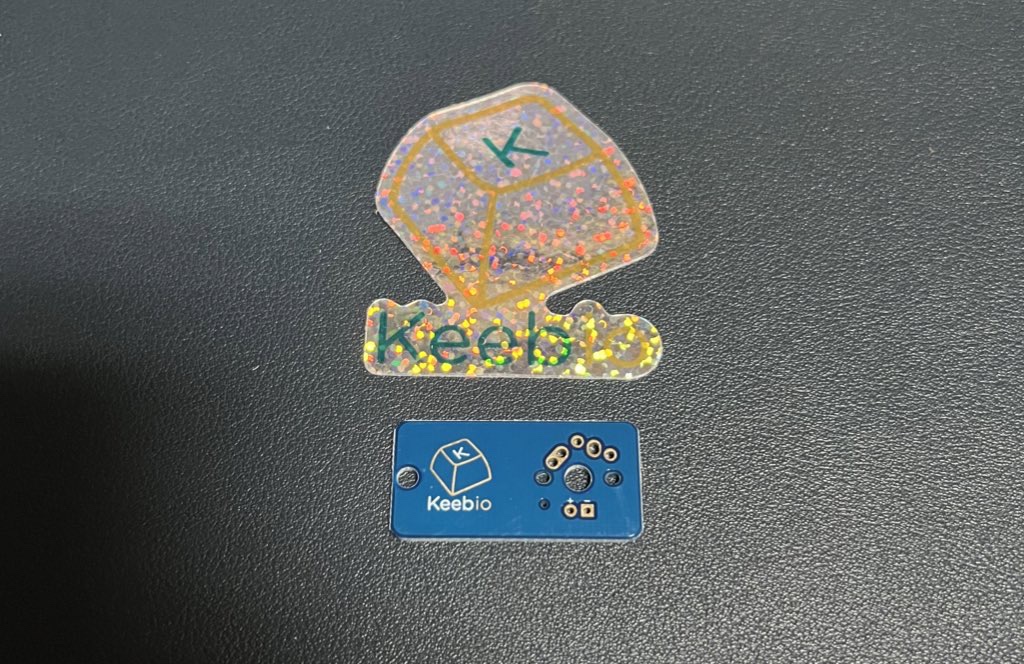

Keebio製のキーチェーン PCB & ステッカー
Keebio製のキーチェーン PCB & ステッカー
キーキャップ?のサイズが何Uかを測るメモリがついている
キーキャップ?のサイズが何Uかを測るメモリがついている

キーチェーンはよっぽど暇ができたらスイッチの穴に本当にクリッキースイッチでもはんだ付けしようかと思っていたんですが、パーツ判別用アイテムも兼ねているようだったので、そのままキーチェーンとしたほうがいいかもなと考え直しました。

コンスルー

コンスルー(12pin おそらく3mm) ×8
コンスルー(12pin、おそらく3mm) ×8

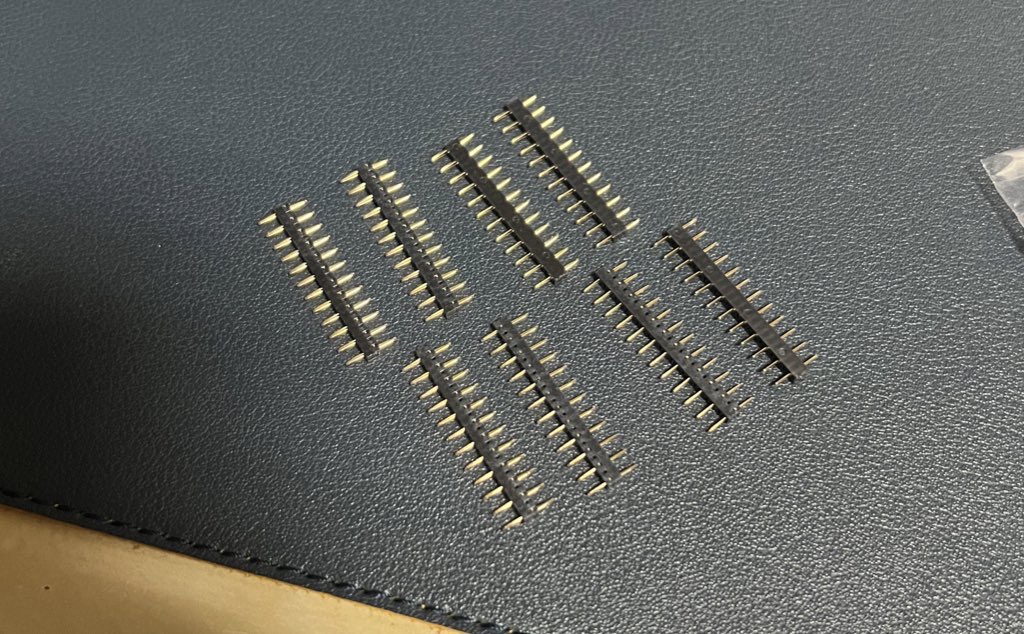

ピンヘッダ

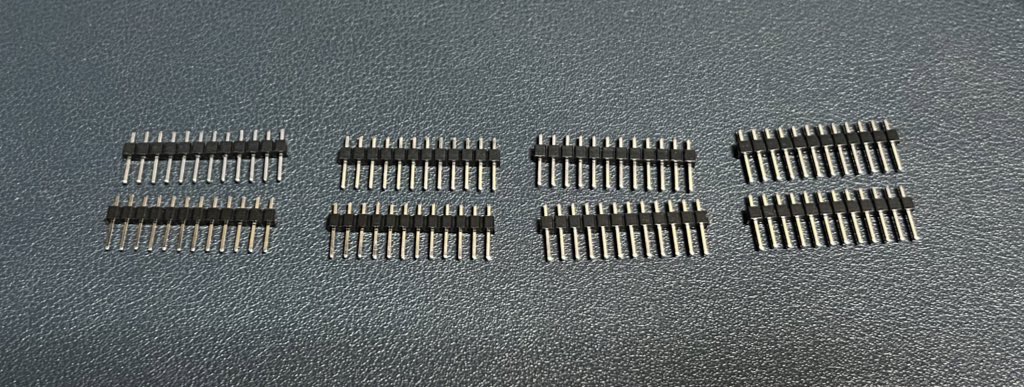

ピンヘッダ ×8
ピンヘッダ ×8

だいたいコンスルー使っている以上は、ピンヘッダは余り続ける運命にある気がする。

LED SK6812MINI-E

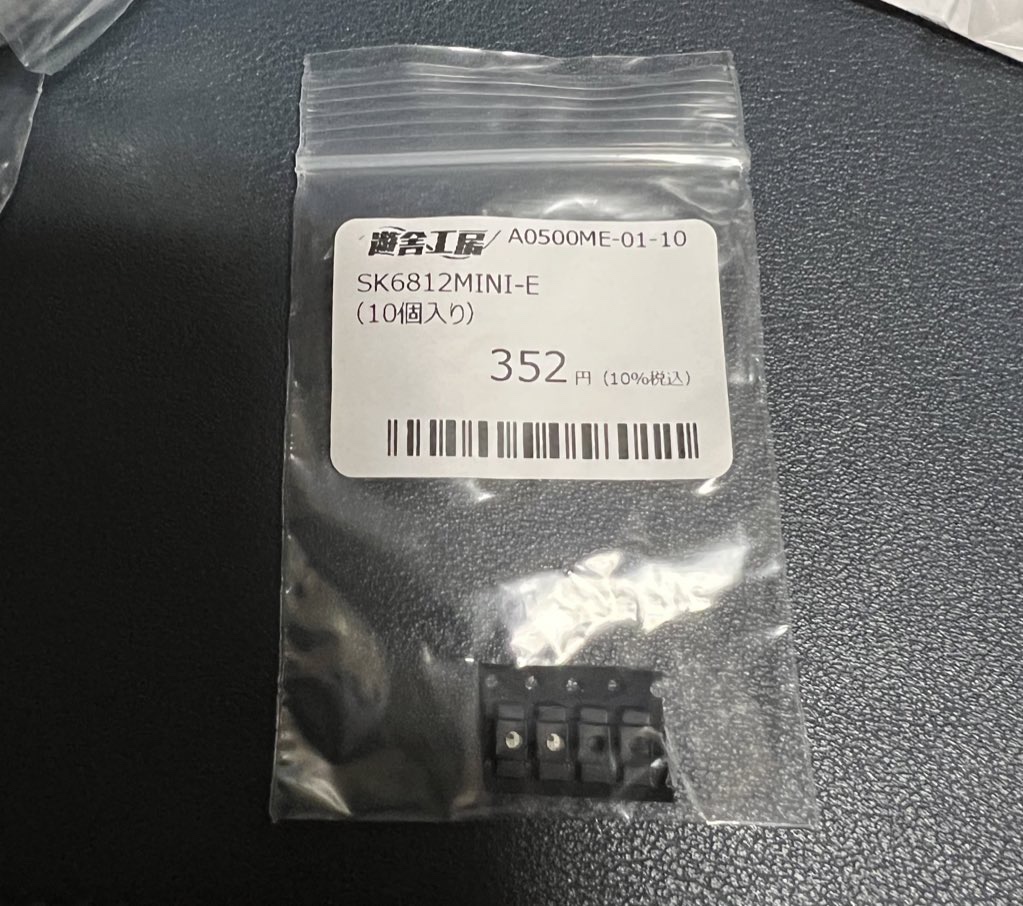

LED SK6812MINI-E ×2
LED SK6812MINI-E ×2

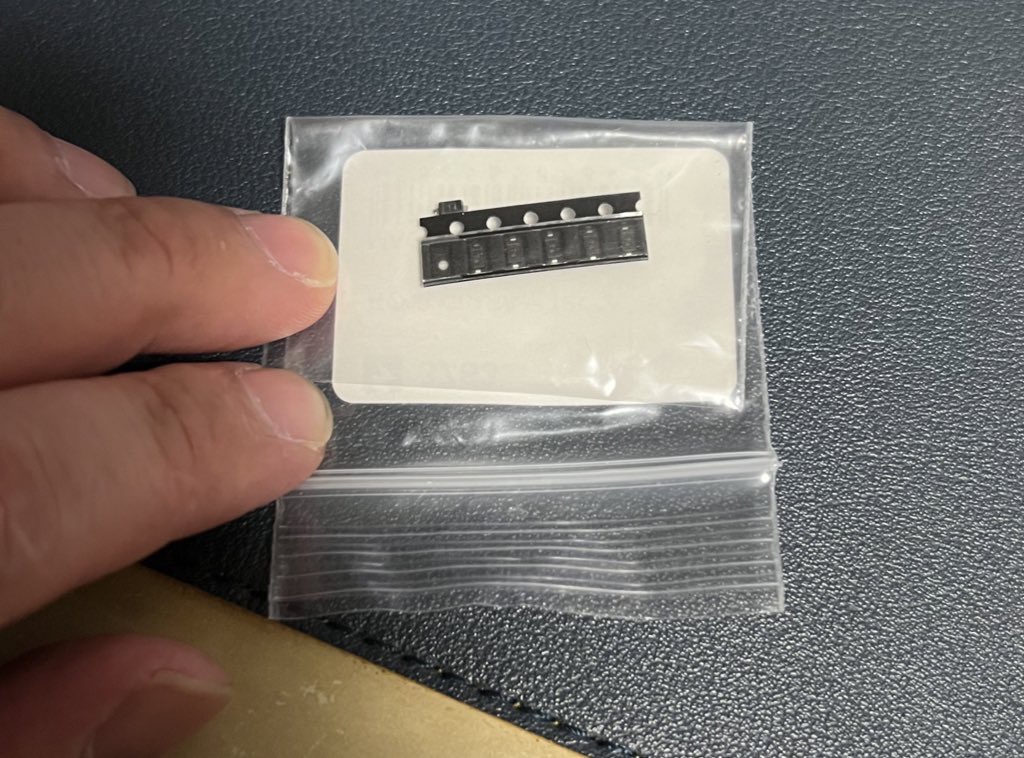

SMDタイプ ダイオード

SMDタイプ ダイオード ×6
SMDタイプ ダイオード ×6

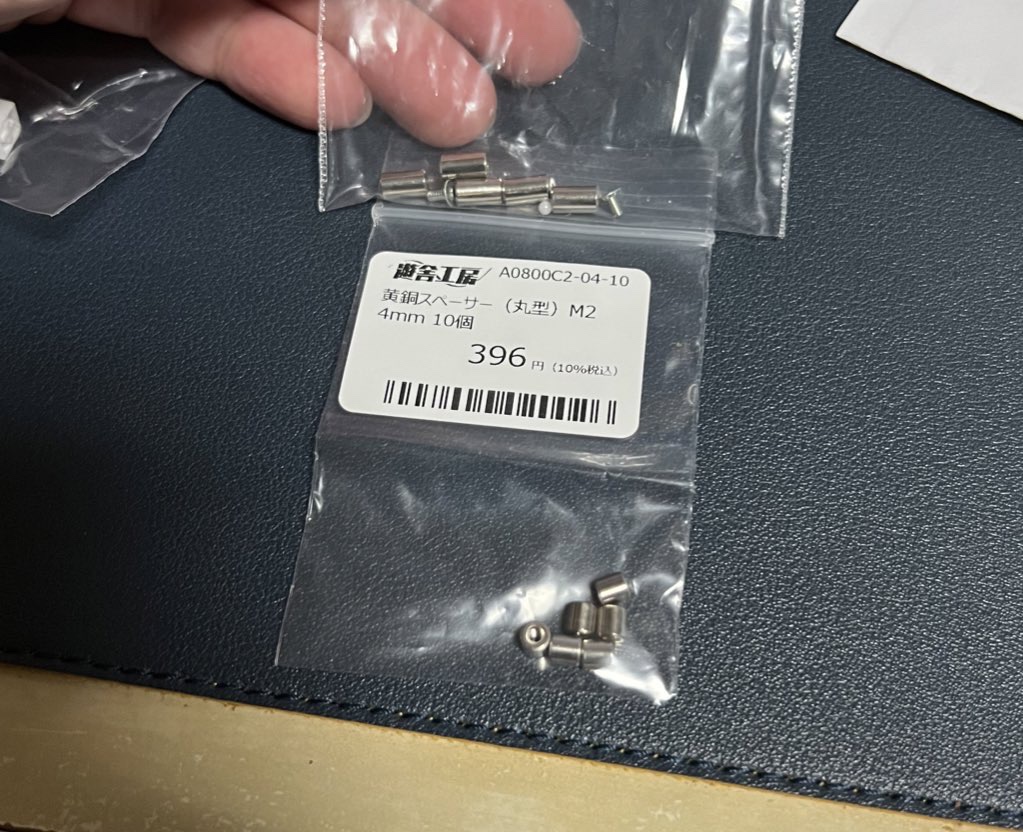

スペーサーいくつか

4mmスペーサー ×6、7mmスペーサー ×5
4mmスペーサー ×6、7mmスペーサー ×5

おそらく、keyball46を組んだときに余ったもの。
手前をロープロファイルの構成で作る場合に、7mmではなく4mmのを使ったそれぞれの余りだと思われる。

PCBソケット

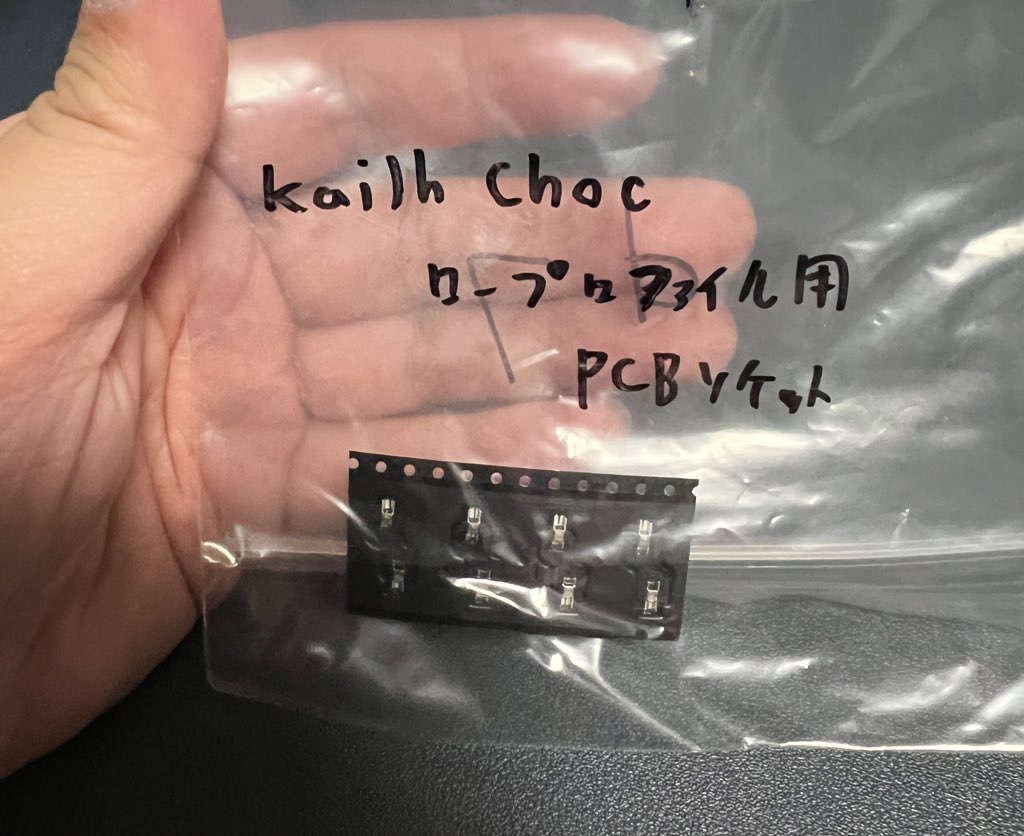

PCBソケット(ロープロファイル用)×4
PCBソケット(ロープロファイル用)×4

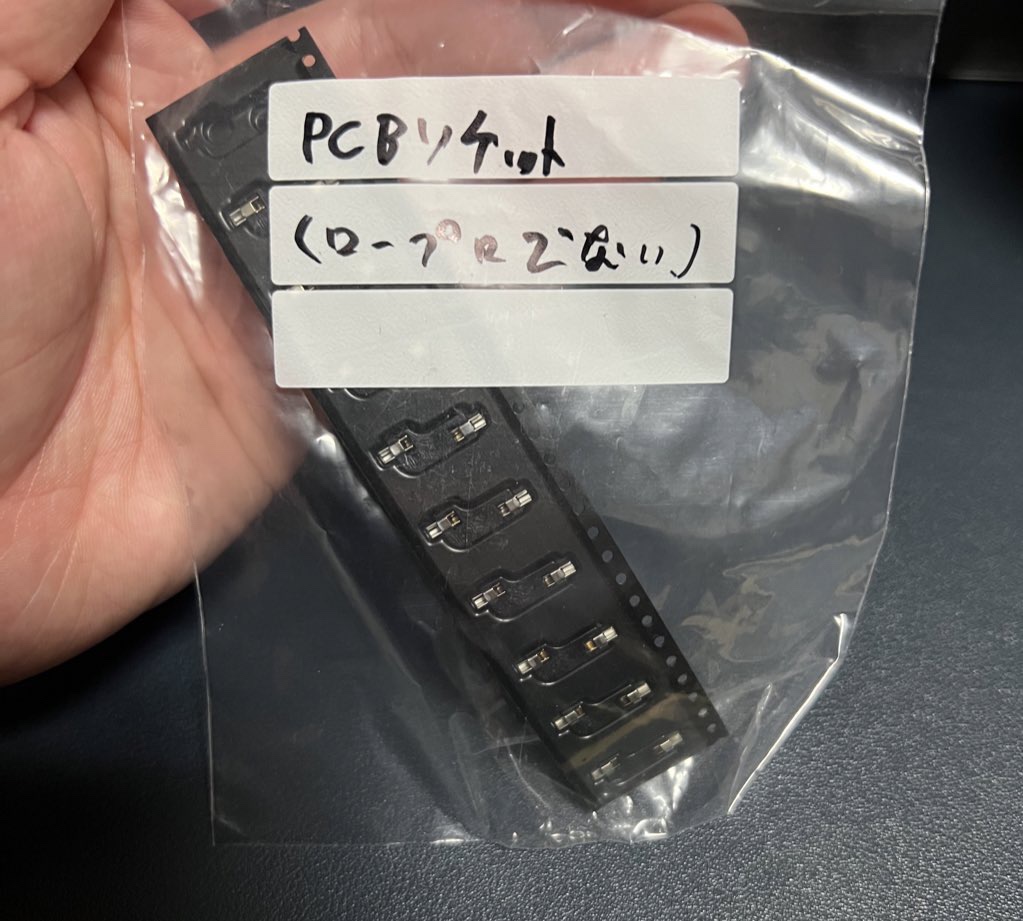

PCBソケット(ロープロファイル用じゃないやつ)×9
PCBソケット(ロープロファイル用じゃないやつ)×9

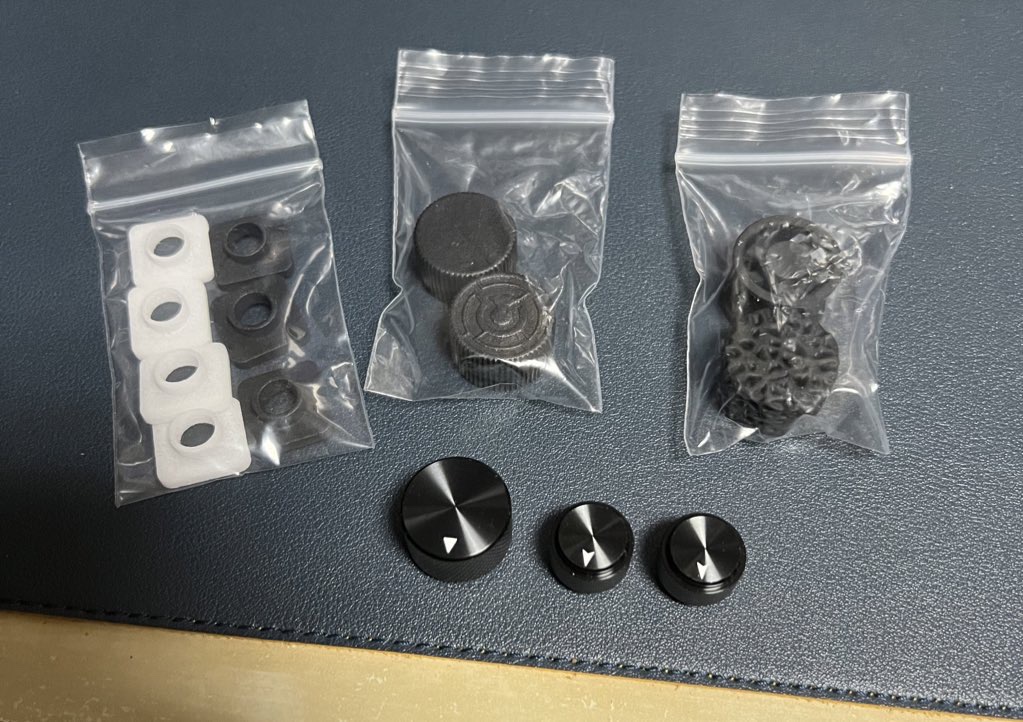

ロータリーエンコーダノブ

ロータリーエンコーダ用ノブ等、いくつか
ロータリーエンコーダ用ノブ等、いくつか

キースイッチ

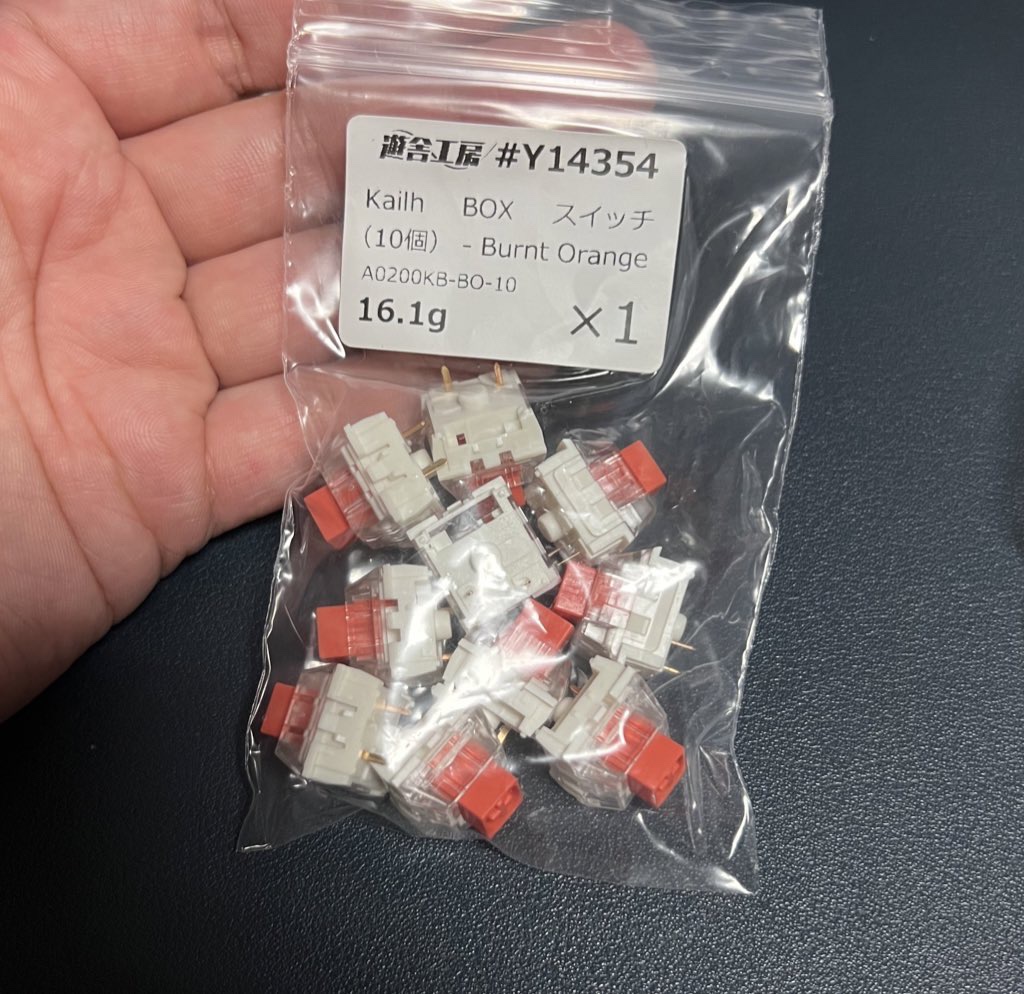

Kailh BOX Burnt Orange

kailh BOX Burnt Orange(タクタイル)
kailh BOX Burnt Orange(タクタイル)

タクタイルのBurnt Orangeが10個ほど余っている模様。

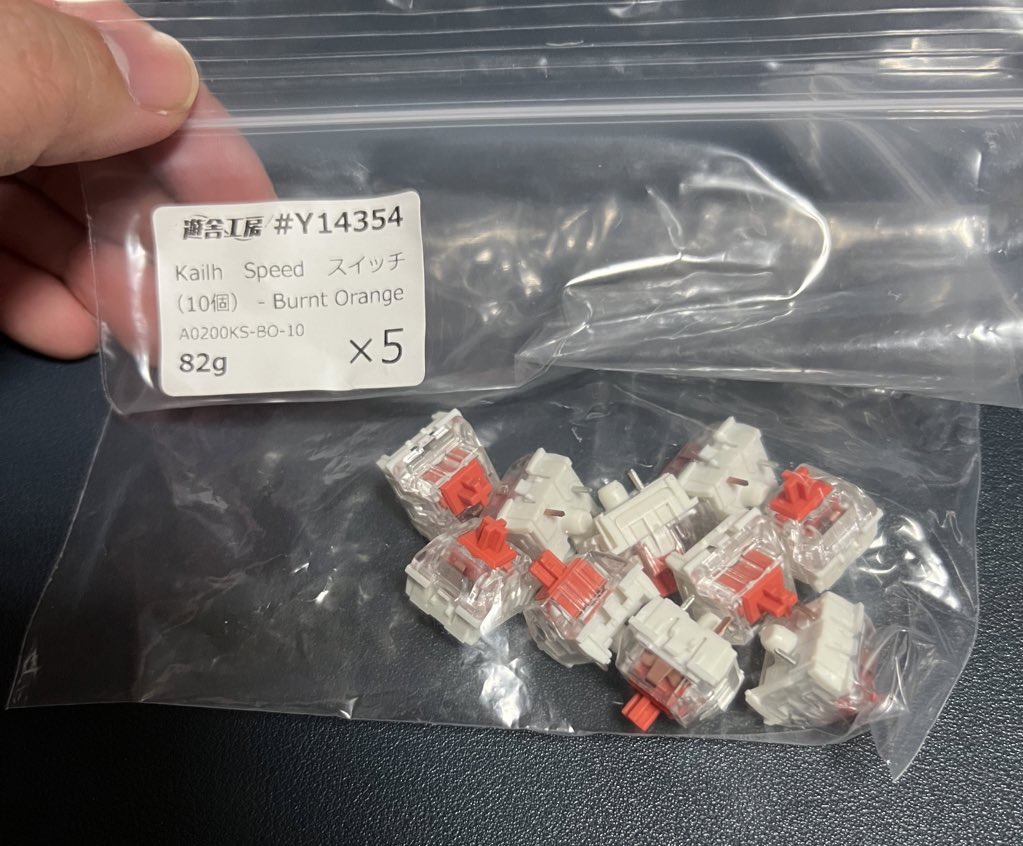

Kailh Speed Burnt Orange

Kailh Speed Burnt Orange(タクタイル)
Kailh Speed Burnt Orange(タクタイル)

こちらもBurnt Orange(タクタイル)が10個ほど余っていた。

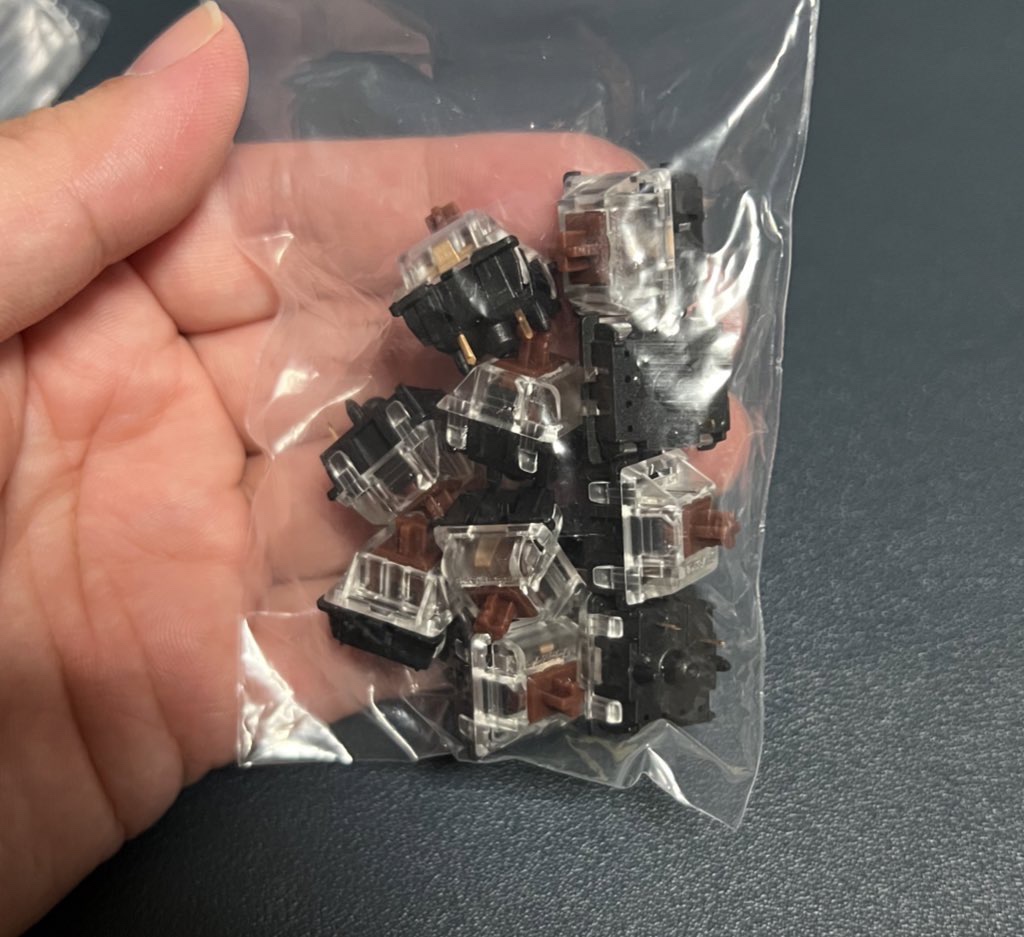

Gateron 茶軸(タクタイル)

Gateron 茶軸(タクタイル)
Gateron 茶軸(タクタイル)

タクタイル、これも10個余り。クリッキー好きなのにタクタイルのものを買ってるのは、これは最初の頃でなんか勘違いしてたのかな…?
いやでもクリッキーの緑軸のやつは別で買ってたような。

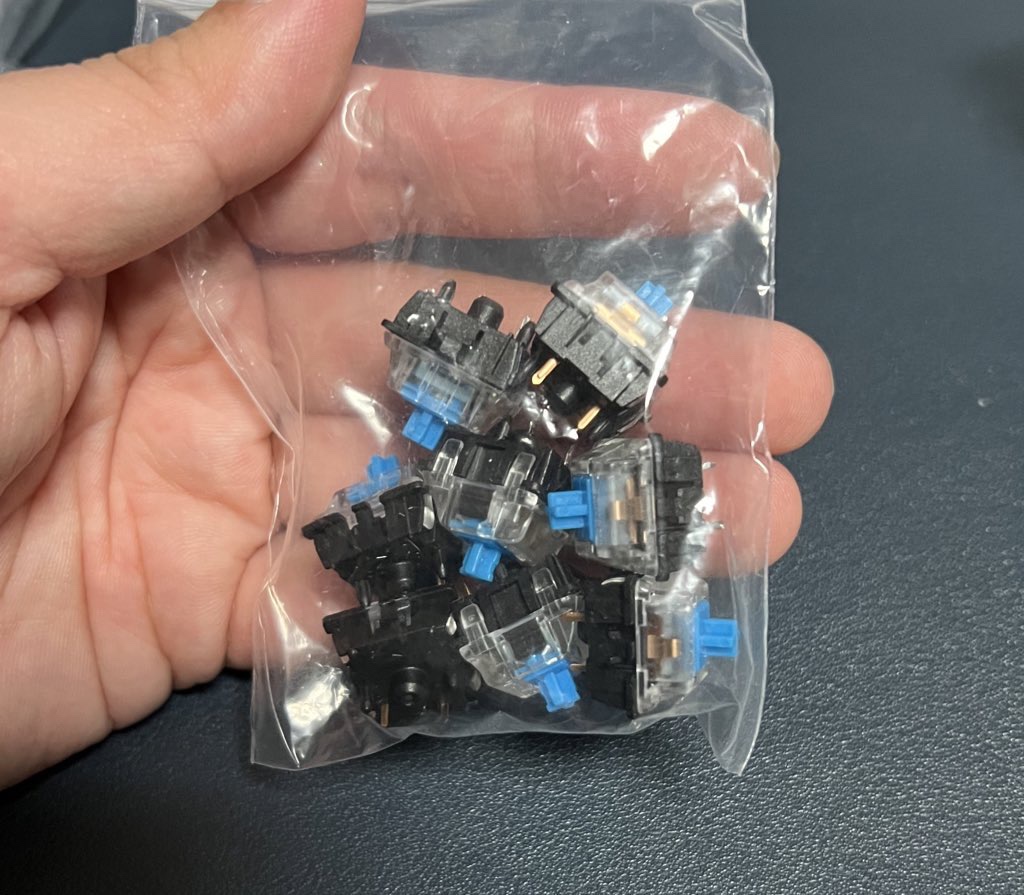

Gateron 青軸(クリッキー)

Gateron 青軸(クリッキー)
Gateron 青軸(クリッキー)

青軸、クリッキー55gのもの。緑軸 80gのものも買っていたが、そちらはおそらく以前組み上げたキットのいずれかに使用したと思われる。

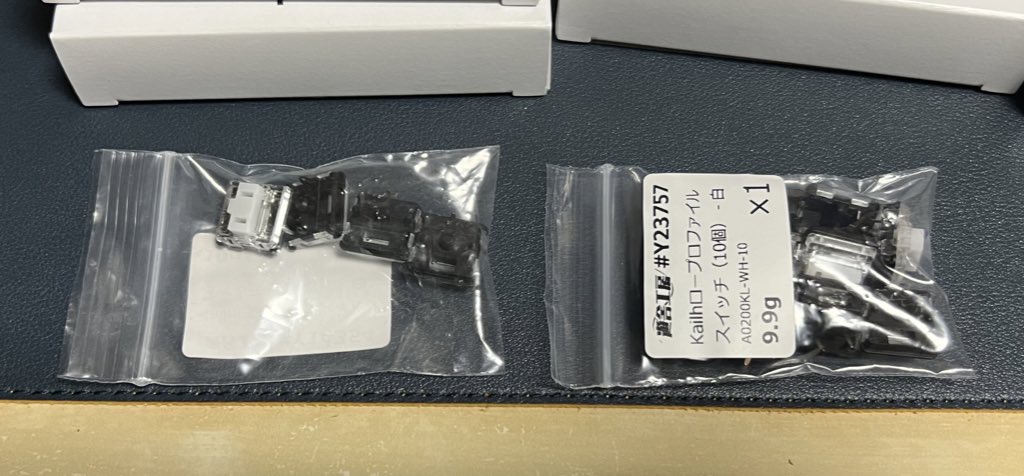

Kailh ロープロファイルスイッチ(白)クリッキー

Kailh ロープロファイルスイッチ(白)クリッキー
Kailh ロープロファイルスイッチ(白)クリッキー

Keyball46を組み上げたときに、手前のキーに使用したものの余り。14個くらいはあるか…?

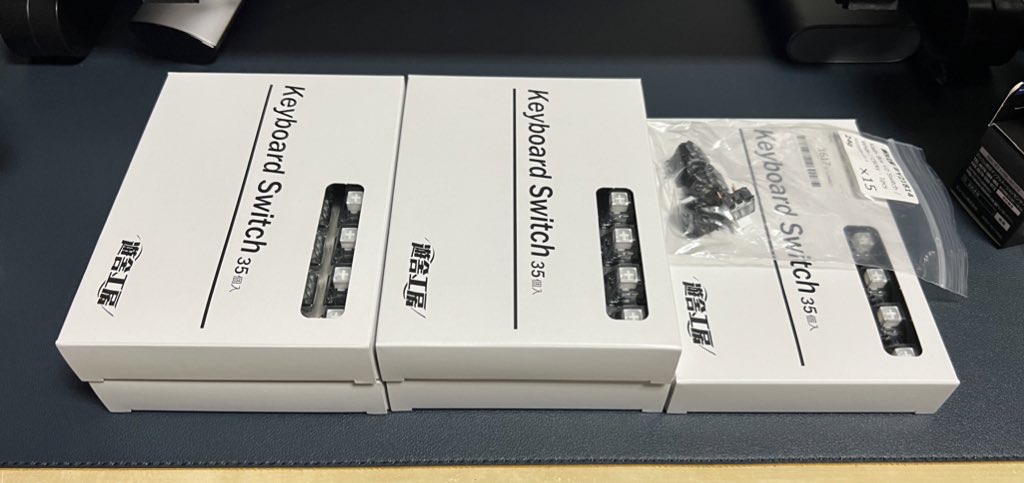

Kailh Box V2 Switch / white / Clicky

Kailh Box V2 Switch / white / Clicky
Kailh Box V2 Switch / white / Clicky

35個入り × 5 = 175 と余り4つで計179個ある。これをメインで組み込むつもりで買い込んだので、60%キーボード3つ分くらいには使えるはず。

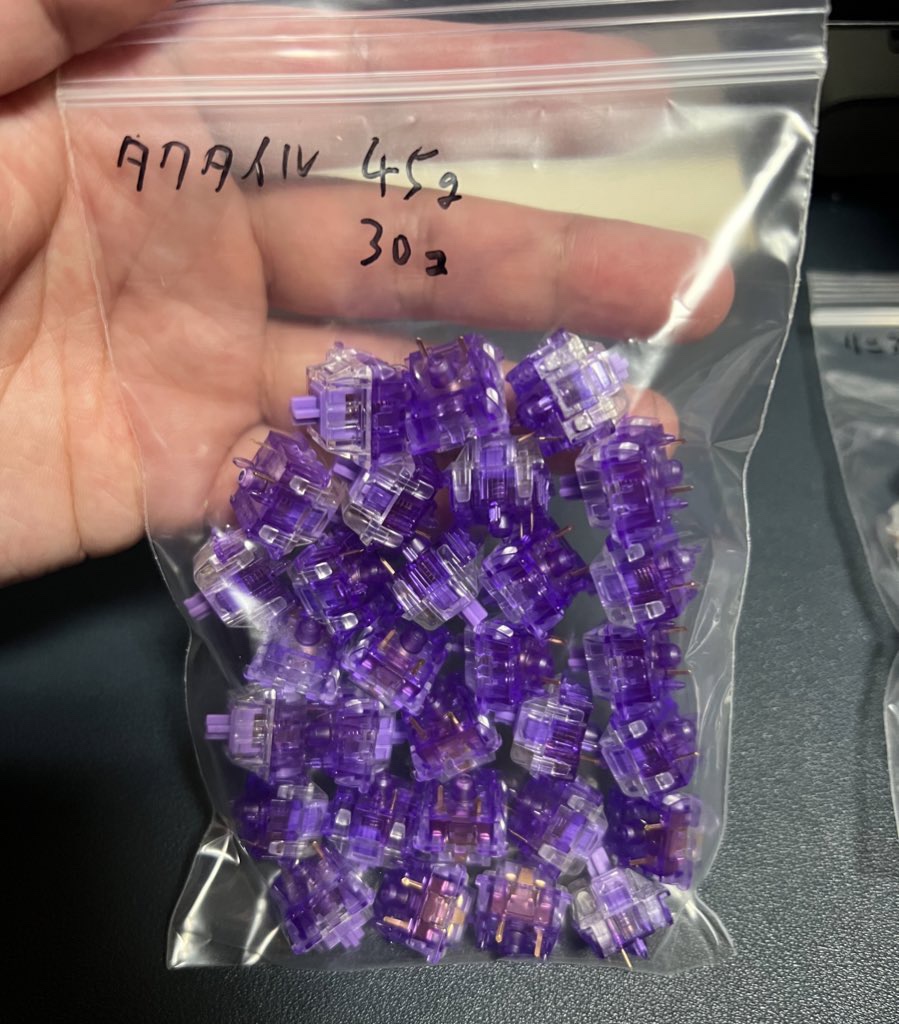

Everglide Crystal Violet(タクタイル 45g)

ここから下は執筆時あたりで買い足したもの(足りてるだろうに)。TALPKEYBOARDさんのセールで買いました。

Everglide Crystal Violet(タクタイル 45g)
数は5個 x6セットで30個ほど

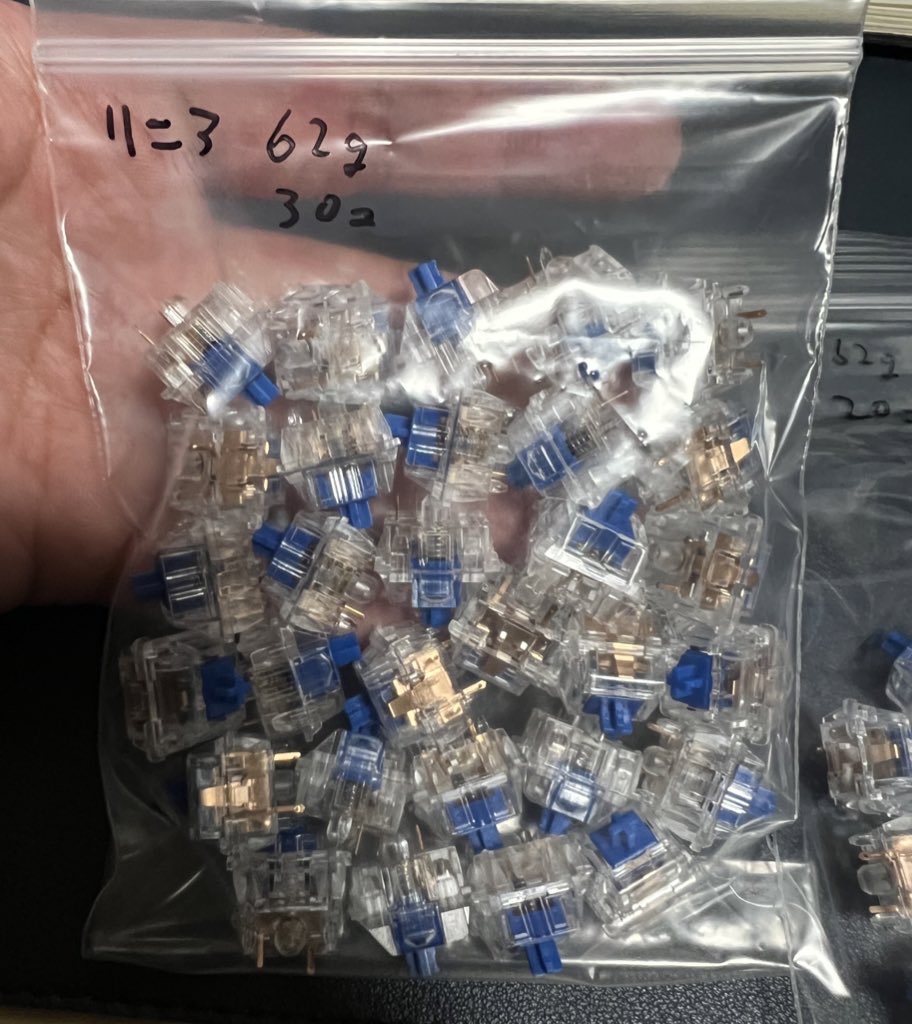

DUROCK Dolphin サイレントリニアスイッチ(リニア 62g)

DUROCK Dolphin サイレントリニアスイッチ(リニア 62g)
こちらはリニアのキースイッチ、クリアにブルーがおしゃれ。5個 x10セットの50個を購入。

CHERRY MX BLUE(クリッキー 61.2g)

CHERRY MX BLUE(クリッキー 61.2g)
青軸クリッキー、上に記載したgateronのクリッキーとどれくらい違いがあるのかとかまでは詳しくない。

ジュエリーみたいなキースイッチはなんかオサレすぎて、ちょっと見えないところまで気を使ってる感あるなと思った。


それぞれ組み上げるのにまだ必要なものなどの確認

60% アルミケースキーボード

ケース、PCB、スタビライザー、アルミプレートは揃っているので、あとはキースイッチはクリッキーのものを必要数と、余っているキーキャップセットどれを使うか決めればといった具合。

Keyball61

Keyball61 ビルドガイド

自分で用意する必要のあるもの

  • ProMicro:2個 ❌
  • CherryMX互換キースイッチ:61個 ✔
  • ロープロファイルキースイッチ:5個 ✔
  • 直径34mmトラックボール:1個 ✔
  • TRS(3極) or TRRS(4極)ケーブル:1本 ✔
  • USBケーブル:1本 ✔
  • LED SK6812MINI-E:71個(任意) ❌

❌つけたのが執筆時で間に合ってない部品なんですが、ProMicroが足りてませんでした。
任意でつけるかつけないか選べるLEDは、取り付けの難易度高い方だと思うのですが、個人的にトライしたいところなので必要数揃えてつけていこうと思ってます。

あとKeyballには(いまのところ)コンスルーは付属しているため、それの心配がないのは品不足が続いている現在、ありがたかった。

Keyball39

Keyball39 ビルドガイド

自分で用意する必要のあるもの

  • ProMicro:2個 ❌
  • CherryMX互換キースイッチ:39個 ✔
  • ロープロファイルキースイッチ:5個 ✔
  • 直径34mmトラックボール:1個 ✔
  • TRS(3極) or TRRS(4極)ケーブル:1本 ✔
  • USBケーブル:1本 ✔
  • LED SK6812MINI-E:46個(任意) ❌

こちらもProMicroとLEDが手元に足りないので買い足し。

cocot46plus(25mmボールケース構成)

cocot46plus ビルドガイド

自分で用意する必要のあるもの

  • ProMicro:1個 ✔ 黒基盤ProMicroを使うか?
  • コンスルー(2.5mm x 12pin):2本 ✔
  • キースイッチ:46個 ✔
  • キーキャップ:46個 ✔
  • ロータリーエンコーダノブ:1個 ✔
  • 25mmボール:1個 ✔
  • USB-TypeCケーブル:1本 ✔

ここのProMicroに、前述であった短めのType-C ProMicro(黒基盤)のもの使ってみようかな?と思った。

Meishi Trackball Module

Meishi Trackball Module ビルドガイド

自分で用意する必要のあるもの

  • ProMicro:1個 ✔ これも黒基盤ProMicro使ってみる。
  • コンスルー or ピンヘッダ:2本 ✔ 手持ちの3mmでいけそう。
  • キースイッチ:2個 ✔
  • キーキャップ:2個 ✔
  • ロータリーエンコーダ:1個(水平タイプも可) ❌
  • ロータリーエンコーダ用ノブ:1個(最大直径18mm以下) ❌
  • OLEDモジュール:1個 ❌
  • OLED用ピンソケット:1個 ❌
  • OLED用ピンヘッダ:1個 ❌
  • リセットスイッチ:1個 ❌
  • 34mmボール:1個 ✔
  • USB-TypeCケーブル:1本 ✔

ロータリーエンコーダは、ちょっと水平タイプのものを使ってみたいと思っている。となると、遊舎工房さんで売られてるものを見た感じ水平タイプはノブも一体型となっている一種類のみのようなので、これだけ買っておけば問題ないかなーと思った。

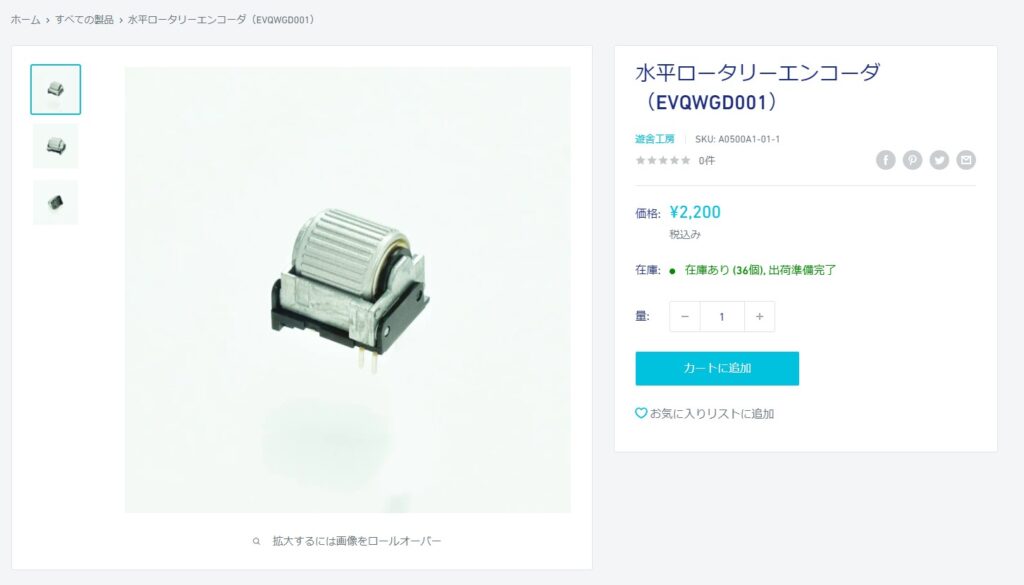

遊舎工房さんで販売されている水平ロータリーエンコーダ(EVQWGD001)

遊舎工房さんで販売されている水平ロータリーエンコーダ
遊舎工房さんで販売されている水平ロータリーエンコーダ

Gherkin kit

商品詳細ページ(TALPKEYBOARD)

キット同梱内容

  • Gherkin 基盤:1個
  • ProMicro:1個
  • ダイオード:30個
  • ゴム足:4個
  • タクトスイッチ:1個
  • LED用IC:1個
  • M2 18mmボルト、ナット:各11個
  • アクリルプレート:トップ1、中間2、ボトム1
  • 絶縁テープ:1(ProMicroと基盤の間に絶縁用として使用)

自分で用意するものとしてはキースイッチとキーキャップ、接続ケーブルと組み立てに使用するはんだ等のアイテムだけの模様。


足りないパーツを買い足す

ProMicroは4つ必要

Keyballキット2つ用に、ProMicro 計4つほど必要。
cocot46plusと、Meishi Trackball Moduleには、黒基盤のまだ使ってないProMicroを使ってみることとする。

LED SK6812MINI-Eは約120個必要

遊舎工房さんで10個入り385円、白銀ラボさんでも10個入385円…Keyballシリーズで世話になることを考えれば、ここは白銀ラボさんで買うべきか?(謎の疑問)

世話になっているショップさんにお金を落としたいと思う反面、買う店舗はバラけさせないほうがいいような気もするし、こういうの地味に迷う。

追記:「ん?そういえば…」と思って白銀ラボさんでの購入履歴を確認したところ、すでにLEDは必要数買い揃えていたことが判明。買い足す必要はなし。

コンスルーはおそらく手持ちのもので間に合う

ProMicroひとつにコンスルー(スプリングピンヘッダ)は2つ使うため、手持ちの8個もそれぞれ2個1セットで使うと考えると4セット分ほどしかないことになる。それでも今は十分か。

その他、OLEDモジュールなど

OLED モジュール、ピンソケット、ピンヘッダ、リセットスイッチも合わせて購入する。


おわりに

かなりまとめというか整理が長くなりました。
年末あたりに作るとして、それまでに足りないパーツをかき集める算段でいこうかな、と思います。

おわり。
